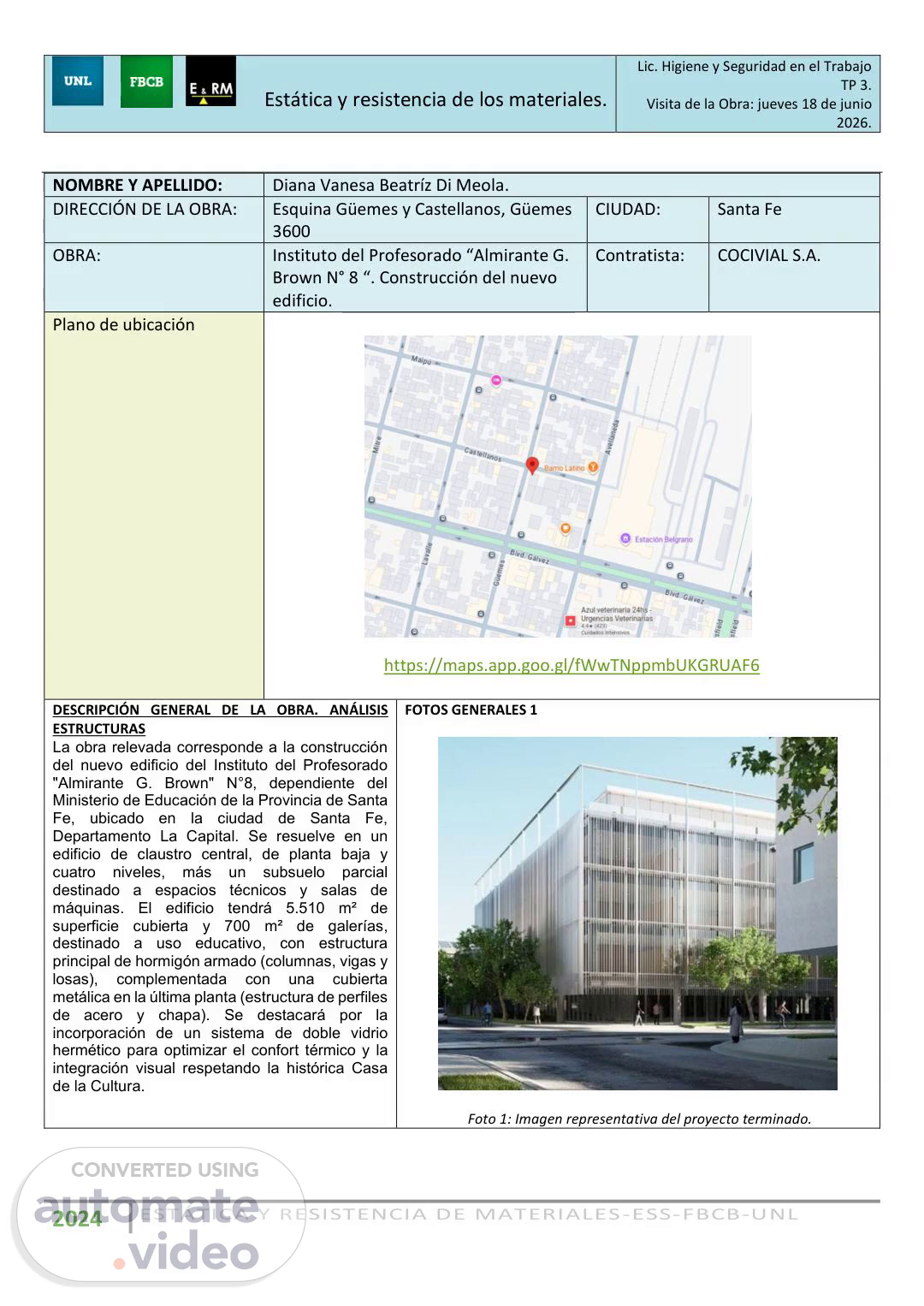

[Audio] Lic. Higiene y Seguridad en el Trabajo TP 3. Estática y resistencia de los materiales. Visita de la Obra: jueves 18 de junio 2026. NOMBRE Y APELLIDO: Diana Vanesa Beatríz Di Meola. CIUDAD: Santa Fe DIRECCIÓN DE LA OBRA: Esquina Güemes y Castellanos, Güemes 3600 Contratista: COCIVIAL S.A. OBRA: Instituto del Profesorado "Almirante G. Brown N° 8 ". Construcción del nuevo edificio. Plano de ubicación https://maps.app.goo.gl/fWwTNppmbUKGRUAF6 FOTOS GENERALES 1 DESCRIPCIÓN GENERAL DE LA OBRA. ANÁLISIS ESTRUCTURAS La obra relevada corresponde a la construcción del nuevo edificio del Instituto del Profesorado "Almirante G. Brown" N°8, dependiente del Ministerio de Educación de la Provincia de Santa Fe, ubicado en la ciudad de Santa Fe, Departamento La Capital. Se resuelve en un edificio de claustro central, de planta baja y cuatro niveles, más un subsuelo parcial destinado a espacios técnicos y salas de máquinas. El edificio tendrá 5.510 m² de superficie cubierta y 700 m² de galerías, destinado a uso educativo, con estructura principal de hormigón armado (columnas, vigas y losas), complementada con una cubierta metálica en la última planta (estructura de perfiles de acero y chapa). Se destacará por la incorporación de un sistema de doble vidrio hermético para optimizar el confort térmico y la integración visual respetando la histórica Casa de la Cultura. Foto 1: Imagen representativa del proyecto terminado. 2024 ESTÁTICA Y RESISTENCIA DE MATERIALES-ESS-FBCB-UNL.

[Audio] Lic. Higiene y Seguridad en el Trabajo TP 3. Estática y resistencia de los materiales. Visita de la Obra: jueves 18 de junio 2026. FOTOS GENERALES 2 La obra se encuentra en etapa de terminación de estructura y avance de instalaciones. El contratista es COCIVIAL S.A., con dirección postal en Av. Cándido Carballo 183, Piso 4, Of. 4, Rosario. El plazo de ejecución es de 630 días calendario. Sistema constructivo principal: Estructura: columnas, vigas y losas de hormigón armado convencional, sistema aporticado. Foto 2: Cartel de obra / informativo - I.S.P. N°8 "Almirante G. Brown" Cubierta: estructura metálica liviana con perfiles de acero, correas y chapa acanalada con translúcidos. Cerramiento lateral: mampostería de bloques y tabiques de ladrillo. Circulación vertical: escalera de hormigón armado, de tipo caracol/zigzag perimetral alrededor de vacío central. Foto 3: Exterior del edificio. Las estructuras auxiliares relevadas son: (1) Entibado de madera perimetral para protección de borde y caída de objetos en planta baja, y (2) Cerramiento perimetral de la obra. Foto 4: Exterior de la obra, vista sobre la vereda. 2024 ESTÁTICA Y RESISTENCIA DE MATERIALES-ESS-FBCB-UNL.

[Audio] Lic. Higiene y Seguridad en el Trabajo TP 3. Estática y resistencia de los materiales. Visita de la Obra: jueves 18 de junio 2026. NOMBRE Y APELLIDO: Diana Vanesa Beatríz Di Meola DIRECCIÓN DE LA OBRA: Güemes 3600. CIUDAD: Santa Fe FOTO ANALISIS: ESTRUCTURA 1 Entibado de madera para protección de bordes / huecos de losa Baranda provisional de madera (tablas y puntales) combinada con red de seguridad naranja, instalada en el borde de losa, del núcleo de escaleras, en contornos y hueco de ascensor para evitar caída de personas y materiales. Dimensiones estimadas: altura de la baranda ≈ 0.90 m. Fuerzas que intervinen: Cargas permanentes: peso propio del entibado de madera (tablas + puntales + red). Cargas variables: empuje accidental de operarios (carga horizontal mínima de diseño: 100 kg/m según CIRSOC), impacto de objetos y materiales que puedan apoyarse o chocar. Acciones del viento: en zona interior resultan poco significativas, aunque pueden generar succión sobre la red de seguridad. Otras: sobrecarga de uso constructivo (materiales apilados accidentalmente contra la baranda). Recorrido de fuerzas /apoyos: Las cargas verticales (peso propio) se transmiten directamente al piso de la losa de hormigón en los puntos de apoyo de los puntales. Las cargas horizontales (empuje de personas u objetos) se transfieren a través de las tablas horizontales hacia los puntales verticales, que trabajan como columnas cortas empotradas en la base (fijadas con clavos o alambre al Foto 5 y 6. Barandas provisionales de madera, con clavos y tablas. piso/columna). El recorrido finaliza en la losa que actúa como apoyo rígido. Esfuerzos de cada fuerza: Tablas horizontales (tablones): Flexión: carga distribuida horizontal (empuje de personas). Corte: en los apoyos (zona de puntales). Puntales verticales: 2024 ESTÁTICA Y RESISTENCIA DE MATERIALES-ESS-FBCB-UNL.

[Audio] Lic. Higiene y Seguridad en el Trabajo TP 3. Estática y resistencia de los materiales. Visita de la Obra: jueves 18 de junio 2026. Compresión: carga vertical de peso propio. FOTO Flexión: cuando reciben empuje horizontal, actúan como vigas en voladizo corto. Pandeo: riesgo potencial si la altura libre entre apoyos es grande y las secciones son insuficientes. Red de seguridad naranja: Tracción: trabaja a tracción en sus nudos al recibir empuje o impacto de objetos. Materiales: Tablas: madera dura (pino o eucalipto) variable en longitud (entre 1.50 m y 3.00 m). Puntales: madera dura, altura ≈ 0.90 m. Red: polipropileno naranja, resistencia a tracción en nudo ≥ 1.0 kN (según especificación comercial habitual). Fijaciones: clavos de acero de ≈ 3" y/o alambres de amarre. Foto 7: Hueco de ascensor con baranda y malla naranja. Sistema constructivo: baranda artesanal en obra, sin perfiles estandarizados. FOTO Foto 8: Barandas en el límite de la losa en los bordes de pisos superiores. Foto 9: Base de puntal sobre losa - vinculación deficiente 2024 ESTÁTICA Y RESISTENCIA DE MATERIALES-ESS-FBCB-UNL.

[Audio] Lic. Higiene y Seguridad en el Trabajo TP 3. Estática y resistencia de los materiales. Visita de la Obra: jueves 18 de junio 2026. NOMBRE Y APELLIDO: Diana Vanesa Beatríz Di Meola DIRECCIÓN DE LA OBRA: Güemes 3600 CIUDAD: Santa Fe FOTO Foto 10: Cerramiento perimetral. Red de media sobra verde sobre bastidor metálico. Foto 11: Cerramiento perimetral desde el exterior. ANÁLISIS Estructura analizada N° 2 Cerramiento perimetral de obra. Red de media sombra verde sobre bastidor. Cierre perimetral de la obra conformado por paneles de red/malla de sombra color verde, tensada sobre un bastidor de perfiles metálicos (tubulares de acero) fijados al suelo y/o a una estructura. Actúa como barrera física para contención de materiales proyectados, polvo y acceso no autorizado. Altura: ≈ 3.00 m. Fuerzas que intervienen Cargas permanentes: peso propio de la red y de los perfiles tubulares metálicos. Cargas variables: impacto de objetos desde la obra (proyecciones), apoyo accidental de materiales, carga de personas que puedan presionar la red. Acción del viento: CRÍTICA. En zona de Santa Fe (Zona 2 del CIRSOC 102), la presión básica de viento es ≈ 50 daN/m². Sobre una superficie de red de 3.00 m × 40 m = 120 m², la fuerza lateral total puede alcanzar los 3.000-6.000 kgf. Recorrido de fuerzas / apoyos La carga de viento sobre la red se transmite por tracción hacia los perfiles horizontales del bastidor, que la transfieren a los montantes verticales (tubulares). Estos trabajan como columnas con carga Foto 12 y 13: materiales apoyados sobre el cerramiento del lado interior. horizontal. Las reacciones en la base se transmiten al suelo mediante fijaciones (planchuelas atornilladas al solado o a la viga de fundación). Los tensores o vientos de alambre, cuando existen, aportan arriostramientos adicionales. Esfuerzos en cada pieza Perfiles tubulares verticales (montantes): Flexión: carga horizontal de viento genera momento flector, con máximo en la sección de empotramiento (base). 2024 ESTÁTICA Y RESISTENCIA DE MATERIALES-ESS-FBCB-UNL.

[Audio] Lic. Higiene y Seguridad en el Trabajo TP 3. Estática y resistencia de los materiales. Visita de la Obra: jueves 18 de junio 2026. Corte: en zona de empotramientos inferiores. Pandeo: riesgo en montantes de gran altura libre con sección insuficiente (esbeltez elevada). Perfiles horizontales (riostras): Tracción y compresión: según dirección de carga (barras de arriostramiento). Flexión: si reciben carga de viento directamente como elemento primario. Red de sombra: Tracción: en los hilos y nudos de la malla al recibir presión de viento. Trabaja como membrana tensada. Fijaciones / tensores: Tracción: los alambres de anclaje y tensores trabajan exclusivamente a Foto 14: Cerramiento. tracción. Materialidad Montantes: perfiles tubulares de acero cuadrados longitud ≈ 3.00 m. Riostras: perfiles tubulares o varillas de acero de ≈ 40 mm. Red: malla de sombra HDPE color verde, 80% oclusión. Fijaciones en base: planchuelas de 50×50×4 mm soldadas al tubo, atornilladas al solado con bulones de expansión. Fabricante/sistema: materiales de uso común comercial. Foto 15: Cerramiento del lado interno para entrada de vehículos. Foto 16: Del lado externo. Se incumple carteles prohibido estacionar. ANÁLISIS ESTRUCTURA 1 Punto más crítico: ANÁLISIS ESTRUCTURA 2 Punto más crítico: El empotramiento de los montantes en la base (planchuelas al solado). Los esfuerzos de vuelco en ese punto son los máximos de la estructura. Cualquier falla en esa conexión implica el colapso del panel completo. La unión puntal-losa (base del puntal), ya que, ante un empuje horizontal, el puntal puede deslizar o volcarse si la fijación es inadecuada (sólo clavos o alambre sin anclaje mecánico). Situaciones que comprometen la estabilidad: Tormentas con viento de ráfaga (evento frecuente en la región). Situaciones que comprometen la Acumulación de polvo y escombros que aumenten la opacidad de la red. estabilidad: Corrosión de perfiles sin pintura ni tratamiento anticorrosivo. 2024 ESTÁTICA Y RESISTENCIA DE MATERIALES-ESS-FBCB-UNL.

[Audio] Lic. Higiene y Seguridad en el Trabajo TP 3. Estática y resistencia de los materiales. Visita de la Obra: jueves 18 de junio 2026. Ausencia de tirantes o tensores horizontales intermedios. Acumulación de materiales pesados apoyados contra la baranda. Operarios que empujan o se apoyan sobre la misma. Deterioro de la madera por humedad o uso prolongado. Retiro de un puntal sin reposición. CONCLUSIONES Normas utilizadas para análisis: Ley Nacional N°19.587 de Higiene y Seguridad en el Trabajo y su Decreto Reglamentario N°351/79. Decreto N°911/96 (Reglamento de Higiene y Seguridad para la Industria de la Construcción). Resolución SRT N°231/96 (Protección contra caídas de altura - barandas provisionales). CIRSOC 101 (Acciones en las Estructuras - Cargas Permanentes y Variables). CIRSOC 102 (Acciones del Viento sobre las Construcciones). Cumplimiento de las normas: ESTRUCTURA N°1 (Entibado de madera): INCOMPLETO. La baranda alcanza la altura mínima de 0.90 m exigida por la SRT 231/96, pero la fijación de los puntales no cumple con el requisito de resistencia al empuje horizontal de 100 kg/m (CIRSOC 101). La red naranja presenta deterioro avanzado, lo que incumple el mantenimiento preventivo requerido. ESTRUCTURA N°2 (Cerramiento metálico): INCOMPLETO. Los perfiles no tienen tratamiento anticorrosivo visible, incumpliendo normas de durabilidad para exposición intemperie. Detección de riesgos potenciales: RIESGO 1 - CAÍDA DE PERSONAS A DISTINTO NIVEL (Gravedad: MUY ALTA) El entibado de madera con red degradada en el borde de la escalera y losa constituye el riesgo más crítico. Una falla en la unión puntal-losa puede resultar en la caída de un operario al vacío (diferencia de nivel: 1 a 4 pisos). Probabilidad: ALTA. Consecuencia: FATAL o lesión grave irreversible. RIESGO 2 - CAÍDA DE OBJETOS Y MATERIALES A DISTINTO NIVEL (Gravedad: ALTA) La red naranja deteriorada no garantiza retención de materiales de construcción (cascotes, herramientas) que puedan caer desde plantas superiores sobre operarios o transeúntes. RIESGO 3 - EXPOSICIÓN A ELEMENTOS PUNZANTES (Gravedad: MEDIA) Se observan varillas de acero expuestas en la zona del entibado y pernos sin cobertura protectora, con riesgo de corte y pinchazos para los operarios que circulan en la zona. Acciones propuestas para solucionar o minimizar los riesgos: PARA ESTRUCTURA N°1 (Entibado de madera): 1. Reemplazar inmediatamente la red naranja deteriorada por red nueva con certificación de resistencia. 2024 ESTÁTICA Y RESISTENCIA DE MATERIALES-ESS-FBCB-UNL.

[Audio] Lic. Higiene y Seguridad en el Trabajo TP 3. Estática y resistencia de los materiales. Visita de la Obra: jueves 18 de junio 2026. 2. Anclar los puntales a la losa mediante tacos de expansión metálicos y planchuelas soldadas (nunca sólo clavos o alambre). 3. Evaluar reemplazar el entibado artesanal por barandas metálicas modulares con certificación (sistema tipo ALTRAD o similar), con pasamanos superior, listón intermedio y rodapié de 15 cm. 4. Realizar inspecciones visuales diarias del sistema y reposición de piezas dañadas. PARA ESTRUCTURA N°2 (Cerramiento perimetral): 1. Realizar un cálculo estructural formal del cerramiento bajo carga de viento según CIRSOC 102. 2. Reducir la separación entre montantes a ≤ 1.50 m y agregar tensores horizontales a media altura. 3. Mejorar el anclaje de base de montantes con planchuelas de mayor sección y mayor número de bulones. 4. Aplicar pintura anticorrosiva a todos los perfiles metálicos. 5. Inspeccionar el estado del cerramiento antes de cada jornada y ante inminencia de tormentas. Evaluación general del comportamiento estructural: La obra presenta una estructura principal correctamente concebida y ejecutada, con escalera de hormigón armado y de gran calidad constructiva. Sin embargo, las estructuras auxiliares provisionales evidencian las debilidades típicas de la práctica habitual de la construcción: fijaciones insuficientes, materiales deteriorados. Ambas estructuras analizadas presentan elementos sometidos a esfuerzos de flexión, corte, tracción y compresión. El sistema de baranda artesanal presenta el mayor riesgo estructural dado que una falla implica directamente la exposición a caída libre a distinto nivel, con consecuencias potencialmente fatales. Se recomienda al contratista y a la inspección de obra adoptar de manera urgente las acciones correctivas señaladas, conforme a las exigencias del Decreto 911/96 y la normativa de la Superintendencia de Riesgos del Trabajo. ANEXO Bibliografía: Gobierno de Santa Fe. (2026, 12 de abril). Nuevo edificio del Instituto 8: el Gobierno Provincial comenzó los trabajos para el cerramiento perimetral. https://www.santafe.gob.ar/noticias/noticia/285699/ Consultado: 20 de Junio de 2026. Goy, M. (2026, 12 de abril). Con un 40% ejecutado, el Instituto N° 8 empieza a mostrar su fachada de vidrio. El Litoral. https://www.ellitoral.com/area-metropolitana/instituto-almirantebrown-pieldevidrio-obrapublica-santafe_0_Q08I0vHmIA.html Consultado: 20 de Junio de 2026. Google. (s. f.). Google Maps. Recuperado el 20 de junio de 2026, de https://maps.google.com Centro de Investigación de los Reglamentos Nacionales de Seguridad para las Obras Civiles. (2005). Reglamento CIRSOC 101: Reglamento Argentino de Cargas y Sobrecargas Mínimas de Diseño para Edificios y otras Estructuras. Instituto Nacional de Tecnología Industrial. Centro de Investigación de los Reglamentos Nacionales de Seguridad para las Obras Civiles. (2005). Reglamento CIRSOC 102: Reglamento Argentino de Acción del Viento sobre las Estructuras. Instituto Nacional de Tecnología Industrial. 2024 ESTÁTICA Y RESISTENCIA DE MATERIALES-ESS-FBCB-UNL.
