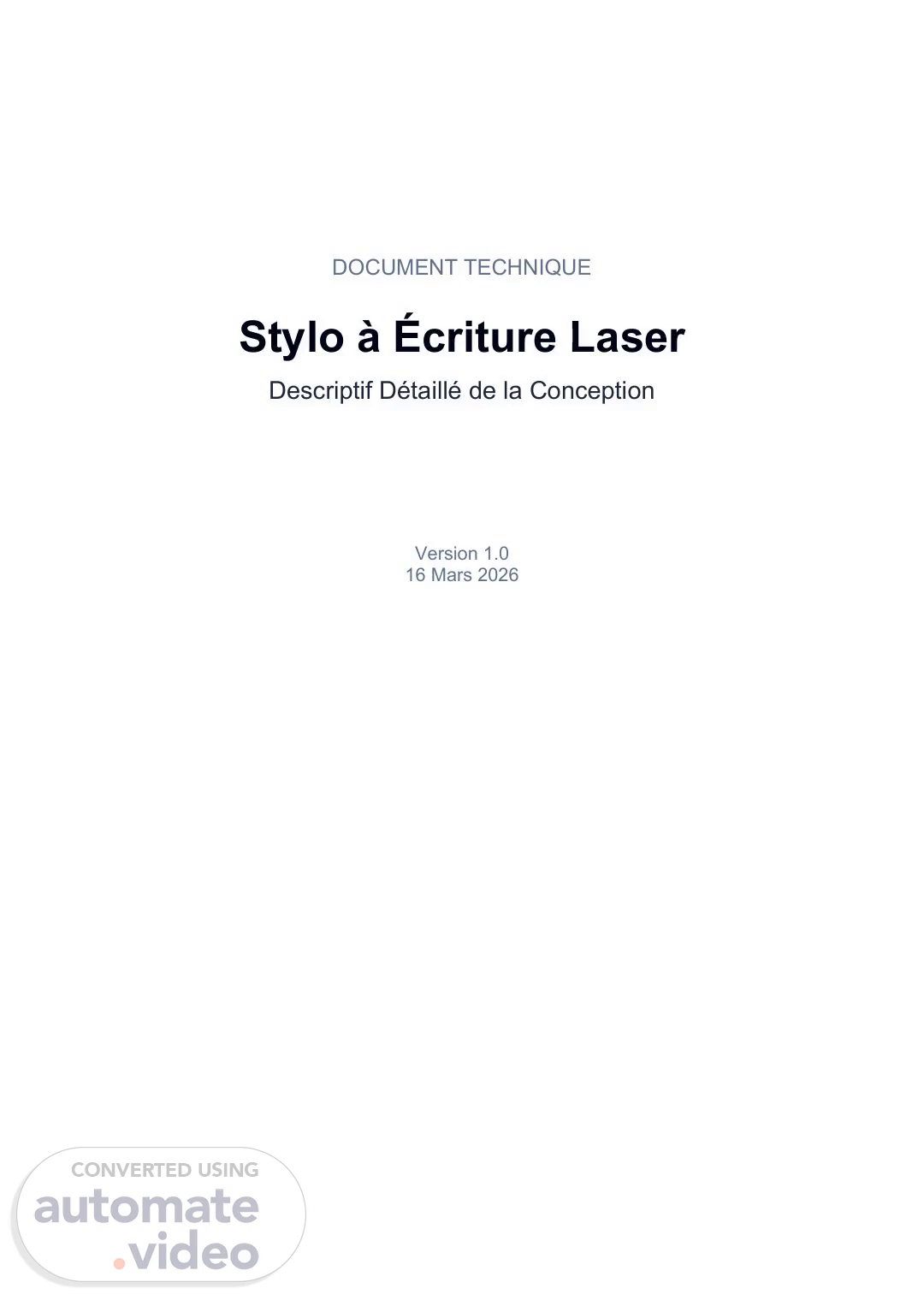

[Audio] DOCUMENT TECHNIQUE Stylo à Écriture Laser Descriptif Détaillé de la Conception Version 1.0 16 Mars 2026.

[Audio] Stylo à Écriture Laser - Document Technique Table des Matières Table des Matières ..................................................................................................... 2 1. Introduction ............................................................................................................ 3 1.1 Dimensions de Référence ................................................................................ 3 2. Carte Mère (PCB) ................................................................................................... 4 2.1 Structure du PCB .............................................................................................. 4 Matériau et Empilage .......................................................................................... 4 2.2 Connectique : Spring Pins (Pogo Pins) ............................................................. 4 2.3 Défis de Conception (Layout) ........................................................................... 5 3. Spécifications Techniques Détaillées ..................................................................... 5 3.1 Microcontrôleur Principal .................................................................................. 5 3.2 Système Laser .................................................................................................. 6 3.3 Détection de Mouvement Précise ..................................................................... 7 3.4 Gestion d'Énergie Avancée .............................................................................. 7 4. Système de Sécurité Redondante .......................................................................... 7 4.1 Mécanismes de Protection ............................................................................... 8 5. Connectivité ........................................................................................................... 8 6. Architecture Logicielle ............................................................................................ 8 6.1 Niveau 4 : Application ....................................................................................... 9 6.2 Niveau 3 : Système d'Exploitation Temps Réel (FreeRTOS) ............................ 9 6.3 Niveau 2 : Firmware Bas Niveau ...................................................................... 9 6.4 Niveau 1 : Bootloader Sécurisé ........................................................................ 9 7. Défis Techniques à Résoudre ................................................................................ 9 8. Estimation des Coûts de Production .................................................................... 10 9 . Ambitions …………………………………………………………………………10-11 Note : Cette table des matières est générée via des codes de champ. Pour actualiser les numéros de page, faites un clic droit sur la table et sélectionnez « Mettre à jour le champ ». Page 2 sur 11.

[Audio] Stylo à Écriture Laser - Document Technique 1. Introduction Le Stylo à Écriture Laser représente une innovation majeure dans le domaine des instruments d'écriture, combinant la tradition du design classique du Rotring Tikky Graphic avec une technologie de pointe. Ce document technique présente une analyse détaillée de la conception, des spécifications et de l'architecture de ce dispositif révolutionnaire capable de tracer des caractères par projection laser sur un support réactif. Basé sur le modèle classique Rotring Tikky Graphic, ce stylo innovant intègre une carte mère miniature de 8 mm de diamètre, un système laser de classe 2, des capteurs de mouvement de haute précision et une architecture logicielle multicouche garantissant à la fois performance et sécurité. 1.1 Dimensions de Référence Les dimensions du stylo s'inspirent du modèle classique Rotring Tikky Graphic, reconnu pour son ergonomie et sa prise en main optimale. Le tableau ci-dessous présente les caractéristiques dimensionnelles principales : Caractéristique Valeur Longueur totale (capuchon fermé) Environ 14,5 cm Longueur du corps (sans capuchon) Environ 13,2 cm Diamètre du corps hexagonal Environ 9 mm Poids 10 à 12 grammes Tableau 1 : Dimensions de référence du stylo Page 3 sur 11.

[Audio] Stylo à Écriture Laser - Document Technique Figure 1 : Vue d'ensemble du Stylo à Écriture Laser 2. Carte Mère (PCB) La conception d'une carte mère (PCB - Printed Circuit Board) de 8 mm de diamètre constitue un défi d'ingénierie majeur, entrant dans le domaine de l'ultraminiaturisation. Cette dimension est comparable à celle des dispositifs médicaux implantables ou des écouteurs "true wireless". L'architecture retenue permet d'intégrer l'ensemble des fonctionnalités nécessaires dans un espace extrêmement contraint. 2.1 Structure du PCB Matériau et Empilage Le PCB utilise un substrat FR4, standard de l'industrie électronique, offrant un excellent compromis entre rigidité, légèreté et coût. L'épaisseur totale de 0,8 mm assure une certaine flexibilité tout en maintenant une stabilité structurelle suffisante pour un stylo. Cette conception multicouche est impérative pour un diamètre aussi réduit. Matériau FR4 : Standard industriel avec épaisseur totale de 0,8 mm, légèrement flexible si non soutenu 4 Couches : Configuration indispensable pour un diamètre de 8 mm Couches internes : Dédiées au plan de masse (GND) et à l'alimentation (VCC) pour réduire les interférences électromagnétiques (EMI) Couches externes : Dédiées au routage des signaux et aux composants SMD (Surface Mount Device) Figure 2 : Structure multicouche du PCB de 8 mm de diamètre 2.2 Connectique : Spring Pins (Pogo Pins) Page 4 sur 11.

[Audio] Stylo à Écriture Laser - Document Technique L'utilisation de Spring Pins (également appelés Pogo Pins) entre les couches suggère une conception modulaire avec empilage de plusieurs disques de 8 mm. Cette approche offre des avantages significatifs en termes d'assemblage et de maintenance, bien que les pads de contact occupent une surface considérable sur le disque. Avantages : Facilite l'assemblage sans soudure complexe Permet la réparation et le remplacement de modules individuels Architecture modulaire évolutive Contraintes : Les pads de contact occupent une surface significative (environ 50,27 mm² pour un disque de 8 mm) Nécessite une précision d'alignement extrême lors de l'assemblage 2.3 Défis de Conception (Layout) Compte tenu du diamètre de 8 mm, chaque millimètre carré est critique. Les ingénieurs doivent optimiser chaque aspect du design pour intégrer tous les composants nécessaires tout en maintenant les performances et la fiabilité du système. Élément Conseil Expert Composants Utiliser des boîtiers ultra-petits (0201, 01005) pour les passifs et des packages WLCSP pour les puces Vias Prévoir des Micro-vias laser (vias borgnes ou enterrés) pour passer d'une couche à l'autre Routage Utiliser des pistes de 0,1 mm (4 mil) ou moins si le fabricant le permet Antenne Préférer une antenne céramique chip à une antenne tracée sur PCB Thermique Le FR4 dissipe mal la chaleur ; assurer un plan de masse solide Zone d'exclusion Prévoir 0,5 mm sur le bord sans composant pour éviter les dommages lors du détourage Tableau 2 : Recommandations stratégiques pour le layout du PCB 3. Spécifications Techniques Détaillées 3.1 Microcontrôleur Principal Le cœur du système repose sur un microcontrôleur STM32H743 équipé d'un processeur ARM Cortex-M4 cadencé à 100 MHz. Ce choix technique s'impose par sa faible consommation énergétique (200 µA/MHz) et son unité de calcul en virgule Page 5 sur 11.

[Audio] Stylo à Écriture Laser - Document Technique flottante (FPU) permettant des calculs en temps réel essentiels pour la synchronisation laser-mouvement. Caractéristique Spécification Modèle STM32H743 (ARM Cortex-M4) Fréquence 100 MHz Consommation 200 µA/MHz FPU Intégré pour calculs flottants Rôle principal Orchestration de tous les sous-systèmes en temps réel Tableau 3 : Spécifications du microcontrôleur principal Figure 3 : Architecture des composants électroniques 3.2 Système Laser Le système laser constitue l'élément le plus critique du stylo. Il utilise une diode laser verte de 520 nm, classée en catégorie 2 (puissance ≤ 1 mW), garantissant une sécurité oculaire tout en offrant une excellente visibilité. Le système intègre un contrôle thermique sophistiqué et une modulation PWM pour un ajustement précis de l'intensité. Composants du système laser : 1. Source laser : Diode laser 520 nm (vert) de classe 2 (≤ 1 mW) 2. Driver : Circuit à courant constant avec boucle de rétroaction 3. Contrôle thermique : Module TEC (Peltier) pour stabilisation à ± 0,1 °C 4. Modulation : PWM à 100 kHz pour ajustement d'intensité Page 6 sur 11.

[Audio] Stylo à Écriture Laser - Document Technique 3.3 Détection de Mouvement Précise La détection de mouvement repose sur une combinaison de capteurs inertiel et optique, fusionnés par un algorithme de Kalman pour atteindre une précision submillimétrique. Cette architecture sensorielle permet un suivi en temps réel des mouvements du stylo, essentiel pour synchroniser l'activation laser avec la position de la pointe. IMU : MPU-9250 (gyroscope 3 axes + accéléromètre 3 axes + magnétomètre 3 axes) Capteur optique : PMW3360 (suivi de surface à 12 000 DPI) Fusion capteurs : Algorithme de Kalman pour précision sub-millimétrique 3.4 Gestion d'Énergie Avancée Le système de gestion d'énergie optimise l'autonomie du stylo grâce à plusieurs modes de fonctionnement et options de recharge modernes. Le mode veille permet une durée de vie de la batterie supérieure à un mois, tandis que le mode écriture actif offre plus de 5 heures d'utilisation continue. Mode Spécification Mode veille 1 mois) Mode écriture 150 mA (autonomie > 5 h continues) Recharge sans fil Qi (charge complète en 2 h) Recharge filaire USB-C PD (charge complète en 1 h) Tableau 4 : Spécifications de gestion d'énergie 4. Système de Sécurité Redondante La sécurité constitue une priorité absolue dans la conception d'un dispositif laser portatif. Le système intègre plusieurs niveaux de protection redondante pour prévenir tout risque oculaire, conformément aux certifications laser de classe 2. Chaque mécanisme de sécurité peut intervenir indépendamment pour couper l'alimentation du laser si nécessaire. Page 7 sur 11.

[Audio] Stylo à Écriture Laser - Document Technique Figure 4 : Architecture du système de sécurité 4.1 Mécanismes de Protection 1. Détecteur de proximité : Capteur infrarouge combiné à un algorithme de détection de visage pour éviter toute exposition accidentelle 2. Interrupteur inertiel : Coupe automatiquement le laser si le stylo est pointé vers le haut (angle détecté par l'IMU) 3. Surveillance thermique : 4 capteurs de température sur le PCB + diode laser avec arrêt d'urgence en cas de surchauffe 4. Firmware vérifié : Bootloader sécurisé avec vérification de signature numérique à chaque démarrage 5. Connectivité Le stylo intègre plusieurs interfaces de communication pour assurer une connectivité complète avec les appareils externes et permettre la synchronisation des données, les mises à jour firmware et l'appairage rapide avec les profils utilisateurs. Bluetooth LE : Synchronisation avec smartphone/tablette pour transfert des données et contrôle à distance USB-C : Mise à jour du firmware, diagnostic technique et recharge rapide NFC : Appairage instantané et chargement automatique du profil utilisateur 6. Architecture Logicielle L'architecture logicielle du stylo à écriture laser est organisée en couches distinctes, garantissant une séparation claire des responsabilités et une maintenabilité optimale. Cette structure permet des mises à jour ciblées et une robustesse accrue du système. Page 8 sur 11.

[Audio] Stylo à Écriture Laser - Document Technique Figure 5 : Architecture logicielle en couches 6.1 Niveau 4 : Application La couche application constitue l'interface utilisateur du système, comprenant l'interface tactile pour les réglages, la gestion des profils d'écriture personnalisés et la synchronisation avec le cloud pour la sauvegarde des documents créés. Interface utilisateur tactile/application mobile Profils d'écriture personnalisés (pression, vitesse, style) Sauvegarde cloud des documents et historique 6.2 Niveau 3 : Système d'Exploitation Temps Réel (FreeRTOS) FreeRTOS assure la gestion des tâches prioritaires en temps réel, l' ion des pilotes matériels et le système de fichiers embarqué. Cette couche garantit la réactivité du système et la coordination entre les différents sous-systèmes. 6.3 Niveau 2 : Firmware Bas Niveau Cette couche contient les drivers spécifiques aux capteurs (IMU, optique), le contrôle PID pour le laser avec régulation précise, et les algorithmes de sécurité garantissant le fonctionnement sûr du dispositif. 6.4 Niveau 1 : Bootloader Sécurisé Le bootloader sécurisé constitue la fondation du système, assurant la vérification de la signature du firmware à chaque démarrage, l'accès au mode recovery via USB en cas de problème, et la protection contre le bricking du dispositif. 7. Défis Techniques à Résoudre Page 9 sur 11.

[Audio] Stylo à Écriture Laser - Document Technique La mise en œuvre d'un tel système présente plusieurs défis techniques majeurs qui nécessitent des solutions innovantes et une expertise multidisciplinaire. 1. Thermique : Dissipation de chaleur dans un boîtier miniature (8 mm) avec gestion active par module Peltier 2. Précision : Synchronisation parfaite mouvement/laser avec latence < 1 ms pour un tracé fluide 3. Sécurité : Obtention des certifications laser de classe 2 obligatoires pour la commercialisation 4. Consommation : Optimisation énergétique pour une autonomie acceptable (> 5 h en usage actif) 5. Papier réactif : Développement d'un coating spécifique permettant la réaction au laser sans danger 8. Estimation des Coûts de Production L'estimation des coûts de production en série a été calculée sur la base des composants sélectionnés et des procédés de fabrication requis. Le coût estimé de la carte mère seule serait d'environ 25-35 € en production de masse, permettant un prix de vente compétitif sur le marché des instruments d'écriture premium. Cette architecture permettrait un contrôle précis et sûr de l'écriture laser, avec toutes les fonctionnalités nécessaires pour un produit commercialisable répondant aux normes de sécurité en vigueur et aux attentes des utilisateurs professionnels. 9.Ambitions Page 10 sur 11.

[Audio] Stylo à Écriture Laser - Document Technique Faisabilité & Prochaines Étapes Un Projet Ambitieux mais Réalisable Récapitulatif : Le stylo laser est un concentré de technologies de pointe dans un format compact et familier. Faisabilité technique : Les composants existent, les défis d'intégration sont identifiés et des solutions sont proposées. Coût estimé (carte mère seule) : 25-35 € en production de masse. Prochaines étapes : . Finalisation du design du PCB 8mm. . Choix des composants spécifiques (antenne céramique, capteurs). . Développement du prototype et des premiers tests de validation. Page 11 sur 11.
