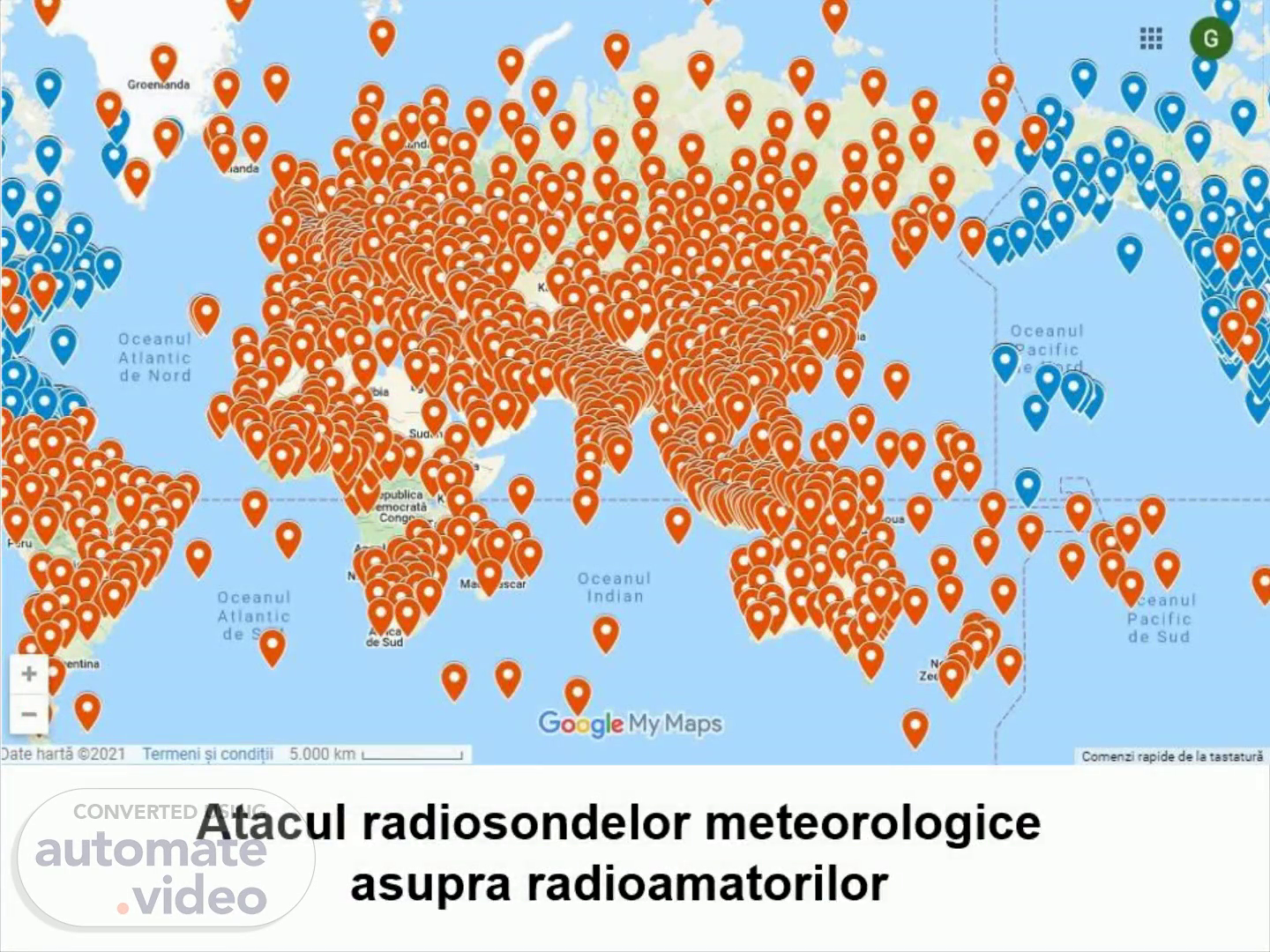

Atacul radiosondelor meteorologice  asupra radioamatorilor

Scene 2

Radiosondele sunt pachete cu senzori care sunt ataşate la baloane meteorologice. Ele sunt folosite de serviciile meteo naţionale pentru a pregăti prognoze meteo exacte de către instituţiile meteorologice care studiază aspectele schimbărilor climatice zilnice şi globale.

Scene 3

Construcţie Balonul din latex la lansare este umplut cu heliu sau hidrogen şi măsoară aproximativ un metru în diametru şi cântăreşte 700 de grame, atunci când este umflat are 1,8 metri în diametru şi când sparge măsoară aproximativ 6,7 metri în diametru la o înălţime de medie de 33000 de metri, în stratosferă. La partea inferioară printr-un fir subţire de nailon de aproximativ 50 m lungime (iniţial înfăşurat pe un mosor ataşat la gura de umplere a balonului) este legată sonda propriu-zisă. Unele modele au şi o micuţă paraşută ataşată. În funcţie de model, sonda este compusă dintr-o protecţie din polistiren cu forma data prin presare şi partea electronică, compusă din: - placa de bază, care conţine electronica de bază, partea programabilă, unitatea de recepţie GPS, senzorii de temperatură, umiditate, presiune, alimentarea de la baterii de 1,5 Vcc sau 3 Vcc şi normal partea de emisie a datelor, cu frecvenţa cuprinsă între 400 şi 406 MHz.

Scene 4

F iecare sondă transmite, în principal, pe frecvenţa stabilită pentru fiecare staţie de lansare:

106 ° - cursul de deplasare (direcţia după busolă) 281 m - altitudinea Clb = -14,2m - viteza de deplasare în plan - viteza de urcare/coborâre (climbing Clb) 46.1162, 21.4587 46.1168, 21.4582 2021-05-24 01:01:00 2021-05-24 01:00:17 Din perioada de timp scursă între două emisii, în funcţie de variaţia poziţiei GPS se poate determina: st = 10,4 C  h = 90,6 %  p = 993,4 hPa - temperatura, umiditatea, presiunea şi tensiunea de  alimentare Tip = RS41-SGP - tipul de sondă  S4951183 - codul de identificare

[hta / Ora
Numär
[UTC]
Y02MAB-
2021-05-24
s4g51183
46.1164 21_4584
HA8BS-
2021-05-24
s4g51183
46.1168 21.4582
Curs
[0]
143
177
Viteza
[km/hl
13
24
Altitudine
Clb = -142m h = 92, p = 982,0hPa MHz Tip = RS41-SGP Radiosonde auto_rx
Clb = -14,4m sp = t = h 402,30 MHz TIP = RS41-SGP Oetalii
http //radiosonffy. info

Scene 5

' "essen
•Ohk uit am
Main
V/SvizZera/
Zia "
C i estochöwa:
Katowice
Ostrava
Zion a
rzysRie
OWL r Z burg
Nürn erg
Iggo'stad
Auge•;
vodka g:-ackie
Plzen
Oberoste/döich
Salzburg: C'sterréich-
a ribbr
dine
Trieste
Bratislava
Slovensk
Miskolc
Debrecen
nyubK
'Botosani
Suceavo •
-p,iatra . M c
_.,u Vaslui
• athety
Banja LL'kå
Magya@szåg
Kecs
pets
80jE odu
Eszak
Cp6i'Ja
Kosoya
KOSOVO
.8aia Maren
Zal*u
BiStrica
Xluj-Nepoca ,Tårgu Mures
T Veneto
V
Dewa
Drobeta•
L Severin
Rämriicu
stantu
Gheorghe
Brasov
Focsani o
NOvSrä
parma- Bolog
Firenze.
Grosseto
ezia
'Cittå di.San
Marino
R ijeka
? Pitesti
CraiOVa
Zada'
Bosno i Hercegovina
60040M
Xepqer0B'•lHö
Nostår
Crna Gora /
LAPHa ropa
Galati
cons
Bae. a-
Micha* SQ6KXY

Pentru noi, cele interesante sunt cele de unde ar putea să ajungă în zona noastră de actiune se gasesc pe  https://radiosondy.info/maps/web_map.php?predict_map=current - Bucuresti, Budapesta, Szeged, Belgrad, Nikinci, Niš (RS), Boletice (CZ), Sofia, Graz, Innsbruck, Linz, Wien  (AT), Ljubljana (SI), Praha (CZ), Zagreb, Zadar (Cr), Poprad

Siteuri de lansare Apropare în toată lumea, se pot vedea pe harta de la   https://www.weather.gov/jetstream/radiosondes

Scene 6

Sighet u
uj-Napoca
Mag
Saekszard
Bij
Bosnai Hercegovin#'/
bocHa
Xepqer08"Ha
Pasta n i
Onegi
TMöacno.1b
Romania
Vireo
Cp6ua
Covavna
Era pv
Cure S
pa3rpaA
Tec u' i
pen 5 "i
'"ges
»galia

Sonde aduse de vânt din Ungaria, Serbia, România, Bulgaria

Scene 7

De ce căutăm radiosondele? Pentru că ele există!!!

Scene 8

Cine ne ajută să mergem să recuperăm sondele?

Eol sau Aeolus este Zeul vântului în mitologia greacă și mitologia romană

Scene 9

În general, sondele se lansează (eliberează) în jurul orei 0 şi 12 UTC. De la reducerea numărului de curse de avion (care efectuau şi ele măsurători) în unele locuri (de ex. Belgrad) au lansari şi la 06 şi 18 UTC. De la lansare, emiţătoarele so n delor emit în medie între 4 şi 8 ore, în funcţie de cum au fost programate şi ritmul de lansare.

Scene 10

https://radiosondy.info/info_station.php?

-  receptori  - cei ce numai recepţionează emisia sondelor şi le transmit unor site specializate:      * https://radiosondy.info/info_station.php?  -  vânători  - cei de merg pe teren şi le recuperează     * https://radiosondy.info/user_rank.php?	 -  receptor si vânător  - deţine receptor fix (în general la domiciliu) pentru sonde şi merge şi la recuperare

Radioamatorii sau radio-şondiştii sunt împărţiţi ca activitate în:

Scene 11

Tipuri de radiosonde uzuale în zona noastră

Scene 12

Urmărirea datelor şi traseelor sondelor în aer Diverse siteuri preiau datele de la receptori şi le afişază fie individual sau centralizat, de exemplu: - SQ6KXY Radiosonde Tracker = https://radiosondy.info/index.php? - cel mai utilizat, după parerea mea - https://tracker.habhub.org/ -  https://aprs.fi/ - siteul pentru APRS   -  şi multe altele

Scene 13

'*8910
peJV
D60do
Inedu VS
gtN0
men rßepeA
neeue,•,
eKuo:
9

SQ6KXY Radiosonde Tracker = https://radiosondy.info/index.php?

Scene 14

Hartä
XoprOLL
Kanji
enra
Novi Sad
log" Can
Gooale
c zt"bo G8PMA_
Mokiin
Chichinda
Mare
NSdIac
anbolia
Srpska Crfija
Cpncga
Melenci.
Central
Jiti#te
Becicherecu
Mare
3per-baH/H
T/ Ten
pecic
Varias
Tim
Peciu Nou
plandi$e
nnapn"u:
0.9
O 13
G5taiG
Siri
Rod na
Bata
Co#teiu
Lugoj
02 LYN-5
Såvåßin
Tcmesti
Nådrag
Céväran
Otelu Rosu
Caransebes
Poiana
Marului
Cega
ate-bu Nou

- https://aprs.fi/ -  pagina WEB a  APR S-ului

Scene 15

Alt
31958m (31958)
Spud (kph)
Kpn
Asc Rate (m/s)
Azimuth
Elevation
Range
4
ayload: Z24.5s
No Data.
sagslna •608595 20 16304
Callsign
S49S1084
MIO-001-2-12099
Time (Z)
12:52:22
Latitude
4610686
4132078
Longitude
2013534
2050-956
Alt (m)
V_rate (m's) SNR Aux
8119 (31124)
31958 (31958) s 8
-12.4
BT 08:120

Scene 16

Stabilirea frecventelor de receptie pentru radiosonde

Elle Edit
SDR-
402.230
Search Options Help
f
f
f
f
f
f
f
f
402.
403.
402.
402.
402.
401.
402.
010
ooo
800
400
010
001
ooo
10
10
10
10
10
10
10
10
80
80
80
80
80
80
80
80
70
70
70
70
70
70
70
70
24000+Szeged DFM
24000+Szeged DFM
24000+Budapest
240009Be1grad
24000#Nis MIO
24000+Szeged
24000#Viena
24000+Zagreb

Scene 17

tracker@sq6kxy.info 16:11
cätre mine
Hello Y02MAB
Radiosonde near Your QTH!
Information about Radiosonde:
Start
Number Type Frequency
Distance
Date
from Nearest Nearest
of
Your
City Hunter
Place
Szeged
Start
QTH
Arad
9.08 km
402.70
Sl 440702
RS41
MHz
Last Frame:
2020
[2260
10-21
SW]
(RO)
Y02MAB
(9.08
[9.16
km]
kml
Altitude
Date/Time Coordinates
Course Speed Climbing
2020-10
21
46.1409/
21.2133
Relative
Altitude
277 m /
20
176m
37
km/h
-15.0
m/s

Latitude
(North / South)
90'N
4
Equator
450S
Latitude nries from 00
at the equator to 90•
North and South at the
poles
Longitude
(West/East)
Longitude
from 00 at
Greenwich to 1800
East and West

Scene 18

Căutăm care este ultima recepţie a sondei şi datele transmise, în special coordonatele GPS: latitudine 46.1977 N şi longitudine 20.1722 şi altitudinea la care s-a pierdut recepţia sondei 184 m. Cu cât este mai mare altitudinea, cu atât distanţa probabilă de cădere pe sol este mai mare fiind influenţată de viteza de deplasare pe orizontală a sondei (viteza vântului pe care o simţim pe teren). În general viteza de cădere a sondei nu se influenţează prea mult, ea situându-se în jurul aceleaşi viteze de 8 ... 15 m/s. Cu o aproximaţie grosieră se poate calcula distanţa estimată de cădere prin formula  de mai jos  [m]		 Direcţia de deplasare este dată de direcţia de deplasare Course [°] = 217, totuşi se poate face o medie aproximativă a ultimelor măsurători	 Pe harta unde se găseşte reprezentat traseul sondei se poate găsi punctul ultimei recepţii şi punctul prezis de cădere pe sol.

Scene 19

Echipamente pentru recepţia sondelor: Pentru simpla recepţie a semnalului unei sonde, se pune  un receptor ce are gama de frecvenţe şi între 400 ... 403  MHz, pe frecvenţa de emisie a sondei, în mod FM, se  utilizează o antenă baston sau direcţională. La ora actuală sunt o mulţime de combinaţii de echipa - mente şi softuri pentru recepţia şi decodarea informaţiilor  transmise de sonde. Iată câteva: - Raspberry Pi 3 sau 4 + RTL SDR cu soft:        *  kxyTrack-Software de pe https://radiosondy.info        *   Radiosonde Auto RX & Chase Mapper https://github.com/projecthorus/radiosonde_auto_rx un receptor de scaner UHF simplu şi placa de sunet a  unui PC sau laptop cu programul Sondemonitor  https://www.coaa.co.uk/sondemonitor.htm (25 euro)  modul Lora TTGO ESP32 pe 433 MHZ cu WiFi Bluetooth  alimentat de la o baterie de 3,7 Vcc cu softuri:       *  şi MySondy FINDER  - https://mysondy.altervista.org/       * Softul lui DL9RDZ RDZWX-GO de la https://github.com/dl9rdz/rdzwx-go Mai sunt multe softuri contra cost.

Scene 20

TTGO ESP32-Paxcounter LoRa32 V2.1 1.6 Version 433 MHZ LoRa ESP-32 OLED 0.96 Inch SD Card Bluetooth WIFI Module

TTGO T-Beam V1.1 ESP32 433 Mhz WiFi Bluetooth ESP32 GPS NEO-6M SMA 18650 Battery Holder With OLED

http://www.om3bc.com/docs/SF/sondefinder_en.html

Scene 21

On-board GPS:
46.27 620
21.25502
109m
208
GPS vs Sonde:
5m
125
277

Softul MySondy GO v2.3 al lui IZ4PNN Mirko

Scene 22

pagina principalä
HARTÅ
aa121
Schimba starea
Date grafice
Harta
Ökus
Sz
tSkéS Is
_ telep
Klebelsbergte
Tompasziget
entmihåly
Gyälarét
Sonda a tost incheiatä - ultima mäsurare: 2021-07-05 01: 05: 30z
ed
6i kiskettek
Üjs
Szöreg
üjszenti-vån
L ,Tiszasziget
Micha. Lewinski S06Kxv & RADIOSOUOY'MFO 'i 'Mtribuitori OpenStreetMap

Recuperarea sondei Deci, cel mai simplu este să cauţi pe siteul https://radiosondy.info şi acolo găsesţi cam toate datele necesare pentru a merge să cauţi o sondă pe teren.

Scene 23

APRS Statistics  Received Frames: 2267  First Frame [UTC]: 2021-07-04 23:15:35z  Last Frame [UTC]: 2021-07-05 01:05:30z  Receivers: 9A7DI-12, DIGIM2-14, HA3PG-14, HA7WDD-14, HA8BS-14, HALCS2-14, HG0GU-14, HG8LW-13, HG8LXL-14, OE1FFS-13, OE3OSB-13, OE8MDK-13, RASTR5, S55HH-14, SQ9JYE-11, TFDHU2, YO2MAB-11, YT1XN-14, YU1WAT-14  Flight Time: 01:49:55 h  Distance From First Measurement: 8.95 km  Nearest City: Szeged (HU) [6.59 km]  Nearest Hunter: Digimacs [29.33 km]  Ground Altitude: 74 m  Distance from QTH: 86.74 km           About Radiosonde  Number: S4951147  Launch Site: Szeged (HU)  Type: RS41  AUX: NO  Frequency: 402.30 MHz  Max Speed: 81 km/h at 10829 m  Average Speed: 28.64 km/h  Max Altitude: 31289 m  Average Ascent Speed: 5.75 m/s  Average Descent Speed: 25.54 m/s  Status: FOUND

Scene 24

Balloon Burst
Balloon burst at 400945. 201626 at 13:12 05/07,2021
with altitude 332n

Predicted Balloon Landing
Balloon landing at 460938, 20.1636 at 13:12
05/07/202 t

49 Distanta estimata [m] 15 Viteza de deplasare [km/h] 0,197 Timp min 15,6 Viteza cadere [m/s] 184 Altitudine [m] Estimare cadere

Scene 25

Real gasi
46.25814 1.ii5519
Distanta cca. 390 m
Y02MAB-14
'R3760370
46.25€21.1573

Scene 26

Antene de recepţie Pentru antene de recepţie fixe se recomanda antene omnidirecţionale, eu folosesc antena QFH, una din antenele construita după https://it9ybg.blogspot.com/2019/02/realization-of-antennas-for-radiosonde.html Pe teren folosesc un HB9CV pe 403 MHz, calculata conform https://www.changpuak.ch/electronics/HB9CV.php legat la  modulul cu TTGO. Antena poate fi folosita pentru căutare tip „vânătoare de vulpi”. Pentru receptorul de control ICOM IC-R20 folosesc o antena baston pe 144 ... 432 MHZ, la fel şi pentru modulele cu TTGO.

Scene 27

402
setgE
308 mm
303
Freq. 403 MHz
Antenna QFH
Quadri Filare Elica

Scene 28

Scene 29

Căutarea pe teren a sondei În primul rând recomand folosirea unei staţii de recepţie pe frecvenţa sondei şi pe teren, în funcţie de distanţa până la sondă şi configuraţia terenului (munte, pădure, culturi agricole înalte) care atenuează semnalul, ar trebui să recepţionăm semnalul sondei.  Putem să ne folosim şi de cunoştinţele de „vânătoare de vulpi” pentru detectarea direcţiei. Căutarea unei sonde active, care emite încă, se poate face, cel mai simplu cu un receptor special de căutare (sunt foarte multe variante constructive, cu diverse module) cel mai uzual fiind cel cu modulul LORA TTGO ESP32 pe 433 MHZ şi softul MySondy GO v2.3 sau RDZWX-GO Eu folosesc o antenă HB9CV pe 403 MHz, care se conectează la unul din module, pe afişajul acestuia apare numărul sondei şi coordonatele GPS, unde se află căzută sonda. Se folosesc facilităţile date de softul utilizat (MySondy GO v2.3 sau RZWX-GO) sau introduc coordonatele într-un GPS uz turistic, de exemplu Garmin sau pe telefon în programul GPS Waypoint Finder şi se urmăreşte acul indicator director, până se ajunge lângă sondă. SĂ NU UITĂM CĂ EMISIA ŞI MĂSURĂTORILE GPS PREZINTĂ O EROARE DE CÂŢIVA METRI, deci dacă nu vedem sonda, în primul rând căutăm aţa de legătură şi apoi orice este alb.

Scene 30

Scene 31

Determinarea traseului de acces  partea cu autoturism sau alt mijloc de transport pana la locul posibil - deplasarea pe jos pe teren

Scene 32

Scene 33

Scene 34

Scene 35

Aici s-a oprit telefonul
Parcare
masina

Am reuşit să ajung cu maşina până în locul unde trebuia să fie căzută sonda, dar nimic. După 2 ore de căutat pe teren, au trecut tractoriştii cu şefu şi mi-a zis ca în după masa de 23 aprilie au semănat terenul respectiv. Concluzia, ori a fost distrus sau recuperat de pe drum de cei ce au trecut acolo. Pe hartă se vede cum am "arat" terenul. Deci SONDA PIERDUTĂ

La plecarea de la maşina, am uitat să notez punctul de plecare, așa că ne-am cam pierdut în pădure. Când s-a făcut întuneric beznă, am găsit şoseaua pe care am venit și apoi maşina pierdută în pădure.  AVENTURĂ în toată regula. Am umblat aiurea vreo 10 km, dar la urmă am tras un râs plăcut și ne-am bucurat de aventură

Scene 36

Scene 37

Cum arată pantofii/bocancii după căutarea pe teren?  Plini de apă şi noroi.

Ce m-am bucurat că am găsit sonda, dar era un cablu electric prelungitor de circa 100 m

Când te avânţi prea tare, rămâi suspendat în noroi, apoi şi cel ce vine să te ajute. Noroc că tura a 2-a de ajutoare ne-a scos.

Scene 38

Unde se găsesc sondele? Peste tot posibil!!!

Scene 39

Scene 40

Modulul de comandă a unei sonde GRAW tip DFM-09 s-a montat într-o bucată de ţeavă de apă şi este folosit pentru testarea recepţiei echipamentelor

Scene 41

Scene 42

Radioamatori din YO, vânători de sonde înregistraţi pe https://radiosondy.info/maps/ YO2ABZ Sebiş – Arad 		 YO2BUU Arad 		 YO2LQU Arad 	 YO2MAB Arad 			 YO3IHG Bucureşti 	 YO3IVA Bucureşti YO3IPT Bucureşti 		 YO3ISL Bucureşti  	 YO2CIP Timişoara YO3FVS Bucureşti 		 YO3IPT Bucureşti 	 YO3ISL Bucureşti YO3IVA Bucureşti 		 YO3RAM Bucureşti 	 YO3TCO Bucureşti YO4ESB Constanţa 		 ghebaru	Bucureşti 	 JohnG	Buzău	 Magdina	Budești Radioamatori din YO, receptori de sonde: YO2CIP 		 YO2LYN 		 YO2MAB 	 YO3FVR 	 YO3GTS 	 YO3HPC YO3ICT 		 YO3IHG 		 YO3ISL 		 YO3KWW 	 YO4ESB 	 YO6OS C

Scene 43

Scene 44

Când am constatat că în România sunt activi radioamatori preocupaţi de radiosonde am decis înfiinţarea acestui grup, care este similar cu celelalte ale altor amatori din alte ţări. Grupul este dedicat pentru receptori şi vănatori de radiosonde meteorologice, sonde lansate de către radioamatori, etc. Accesul la grup este liber pentru citire, pentru postari trebuie să te înscrii. La 20.07.2021 are înscrişi 153 de membri, cu foarte mulţi străini, care sunt administratorii celorlalte grupuri, cea ce duce la un schimb foarte util de informaţii tehnice între grupuri. Pentru începători, recomand să studieze materialele postate pe grup de la început şi/sau la alte grupuri, ajutorul este aproape instantaneu.

Administreazä
grupul
RadioSonde Romania
Grup public
Acasä
Moderare
Cereri de inscriere
Continut raportat de membri
Poståri in asteptare
Alerte de moderare
Reguli de grup
Mak
Mez6kovåcshåza
Battonya
ita-
c
tana
Mez "
Csanådp
Nådlac
Sånntcolau
Mare
ncota
löeu
Arad
Editeazä
RadioSonde Romania
OGrup public • 153 de membri
Lipova
inscris •
+ Invitä

Scene 45

Modificare Vaisala RS-41 SGP   O modalitate de reutilizare a radiosondelor este reprogramarea radiosondelor Vaisala RS-41 utilizate în mod obişnuit pentru a putea transmite semnale radio APRS, 4FSK, RTTY sau CW în benzile ISM sau HAM. SQ5RWU şi OM3BC au reuşit să creeze un firmware capabil să configureze setările prin conexiunea serială de pe radiosondă.

Scene 46

Şi-a pus cineva întrebarea:                Oare cât costă o sondă meteo recuperată? În principiu, tot ce faci din hobby-pasiune au valoare sentimentală nu materială. Dar totuşi se simte la buzunar.  Adunaţi lucruri care au valoare şi altele care nu. 1. Echipamentele electronice achiziţionate (RTL-SDR, Raspberry Pi, LORA TTGO, GPS, etc) 2. Combustibilul consumat până la sondă şi înapoi  3. Reparaţia autoturismului datorită circulaţiei pe drum agricol  4. Scoaterea din noroi, etc. 5. Deplasarea pe jos pe arătură sau ce o fi, PLĂCERE ŞI SĂNĂTATE  6. Timpul petrecut pentru deplasare 7. Mai găsiţi şi voi. 8. Ce nu costă nimic: Să te rogi la zei: Eol, Jupiter, DZEU, etc. să aducă vântul o sondă meteorologică lângă tine. Succes. PS: Şi când îi spui cuiva, face ca şi Aol. HI                                                                                              73 de YO2MAB George
