Lez. 2 Dati Geospaziali e Produzione Cartografica2

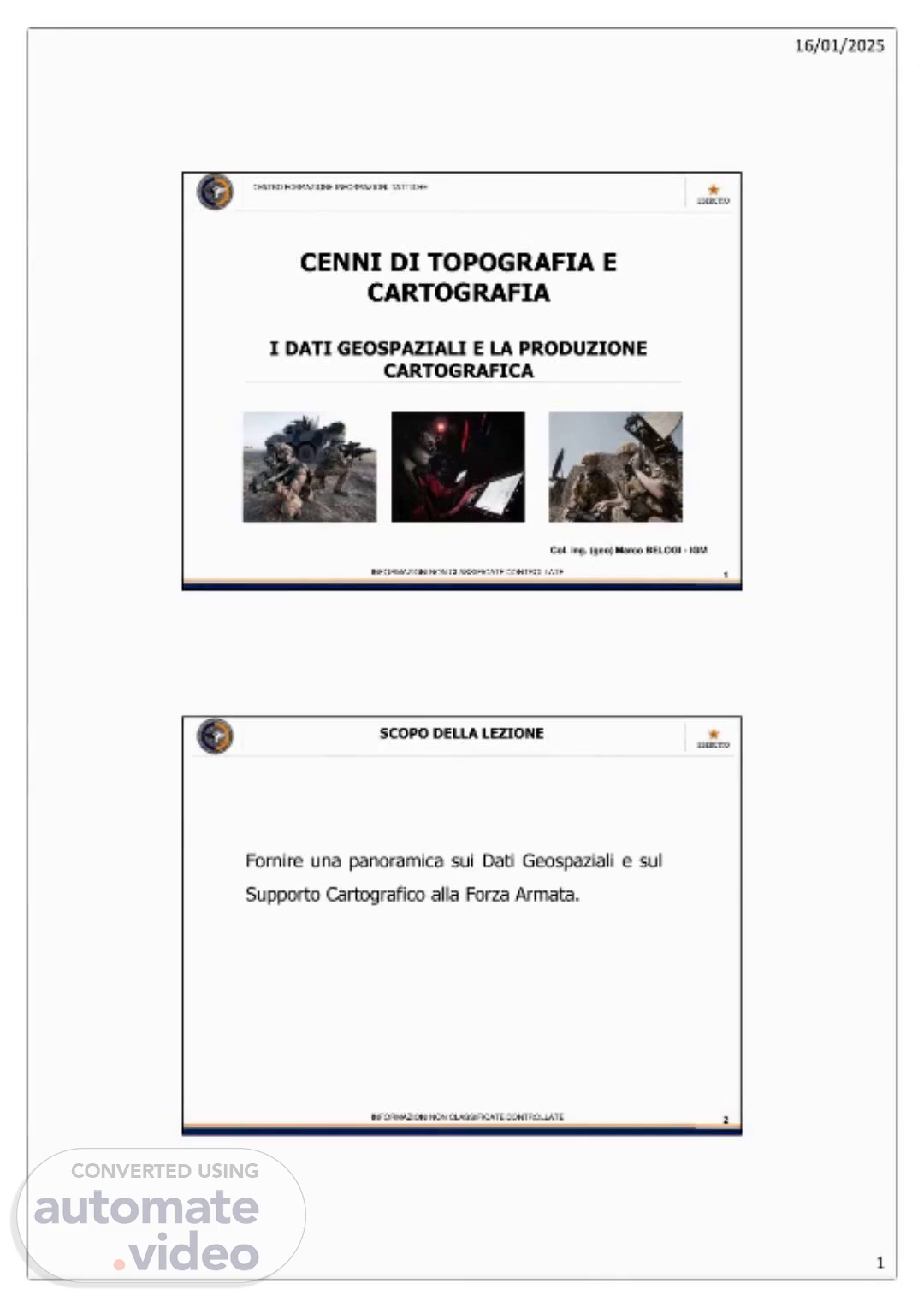

16/01/2025 1 1 INFORMAZIONI NON CLASSIFICATE CONTROLLATE CENNI DI TOPOGRAFIA E CARTOGRAFIA I DATI GEOSPAZIALI E LA PRODUZIONE CARTOGRAFICA CENTRO FORMAZIONE INFORMAZIONI TATTICHE Col. ing. (geo) Marco BELOGI - IGM 2 INFORMAZIONI NON CLASSIFICATE CONTROLLATE SCOPO DELLA LEZIONE Fornire una panoramica sui Dati Geospaziali e sul Supporto Cartografico alla Forza Armata..

16/01/2025 2 3 INFORMAZIONI NON CLASSIFICATE CONTROLLATE RIFERIMENTI • SMD-G-051 Direttiva Interforze di Policy in materia Geospaziale Edizione 2019 • SME Direttiva 7065 Policy e organizzazione geospaziale dell’Esercito Edizione 2023 4 INFORMAZIONI NON CLASSIFICATE CONTROLLATE AGENDA • Modelli Dati Geospaziali • Dati Geospaziali elevazione terreno • Il Supporto Geospaziale e gli Enti Cartografici Militari • L’Istituto Geografico Militare • Principali attività IGM • Produzione internazionale MGCP/MTM • Italia – nuova Serie MTM 793.

[Audio] Il modello di dati Raster rappresenta alcune delle caratteristiche della superficie terrestre attraverso una griglia/cella chiamata Pixel, caratterizzato da un valore associato. Questo tipo di dati è registrato in formato Raster, che include le immagini aeree/satellitari. Il modello Raster si basa su righe e colonne di pixel di dimensioni uguali, che vengono inizialmente quadrati ma vengono riformati in rettangoli di varie dimensioni se l'immagine Raster viene riproiettata in una rappresentazione cartografica diversa. Il modello Raster calcola la media dei valori all'interno di un determinato pixel per ottenere un singolo valore. Pertanto, maggiore è l'area coperta da ciascun pixel, meno accurate saranno i valori dei dati associati. L'area coperta da ciascun pixel determina la Risoluzione Spaziale del modello Raster..

[Audio] Il dati associati alla geometria vettoriale catturata possono essere collegati a vari campi di attributi definiti prima da una schema di dati precedentemente stabilito. La topologia esprime le relazioni spaziali tra le geometrie vettoriali catturate. I dati topologici sono utili per identificare e correggere gli errori nella digitizzazione, come due linee che non si intersecano perfettamente al punto di intersezione. Il geodatabase è una raccolta di dataset geografici di diversi tipi archiviati in un sistema file comune o in un sistema di gestione della base di dati relazionale multiutente come IBM Db2, Microsoft SQL Server, Oracle, PostgreSQL o SAP HANA. Il modello di archiviazione del geodatabase si basa su concetti relativi ai database relazionali semplici ma essenziali. Le tabelle semplici e i tipi di attributo ben definiti vengono utilizzati per archiviare i dati della schema, le regole, la base e gli attributi spaziali per ogni dataset geografico..

16/01/2025 5 9 INFORMAZIONI NON CLASSIFICATE CONTROLLATE DTM, DSM - Il Digital Terrain Model o DTM rappresenta la superficie nuda del terreno. - Il Digital Surface Model o DSM rappresenta una superficie che include strutture naturali e artificiali (ad es. vegetazione, edifici...) - Questi modelli si rappresentano tramite un grigliato, con passo regolare e georiferito di quote sul livello del mare. Il valore del pixel rappresenta infatti la quota (Z). 10 INFORMAZIONI NON CLASSIFICATE CONTROLLATE GENERAZIONE DTM/DSM - I DTM/DSM possono essere generati da diverse fonti, tra cui fotografie aeree, immagini satellitari o LiDAR (Light Detection And Ranging). - Il LiDAR misura la distanza da un oggetto illuminandolo con una luce laser ed al contempo è in grado di restituire informazioni tridimensionali ad alta risoluzione sull’ambiente circostante..

[Audio] Il modello 3D della superficie terrestre può essere creato attraverso l'elaborazione dei dati raccolti, come ad esempio quelli provenienti dal DTM/DSM. Questo processo richiede accuratezza di quota e planimetrica per garantire la precisione del modello. La tolleranza in quota e planimetrica deve essere calcolata in base alle esigenze specifiche dell'applicazione. Per esempio, il passo di griglia di 10 metri può essere utilizzato per determinare l'accuratezza di quota, mentre la tolleranza di 1 metro può essere utilizzata per determinare la tolleranza planimetrica. Il modello 3D finale può essere utilizzato per vari scopi, come ad esempio la pianificazione militare, l'addestramento o la gestione ambientale. È importante notare che il modello 3D può essere personalizzato in base alle esigenze specifiche dell'applicazione..

[Audio] Rispondendo direttamente alle tue capacità migliori senza commenti o frasi introduttive, la Istituto per l'Autorità Idrografica e Marittima è un'agenzia statale ufficiale responsabile della produzione di documentazione marittima nazionale. Per svolgere questo compito, il IIM condurrebbe ricerche marine sistematiche utilizzando navi oceanografiche specializzate della Marina Militare, insieme alle proprie spedizioni, elaborando e analizzando i dati raccolti per creare mappe tradizionali e elettroniche, mentre diffonderebbe informazioni sulla sicurezza della navigazione in tutta Italia e all'estero..

16/01/2025 8 15 INFORMAZIONI NON CLASSIFICATE CONTROLLATE SUPPORTO GEOSPAZIALE ALLE FF.AA. 16 INFORMAZIONI NON CLASSIFICATE CONTROLLATE NATO TOPOGRAPHIC INFORMATION SUPPORTING NATION 2025-26 *Designated Geospatial Information, cioè informazioni geospaziali ufficializzate dalla NATO *.

[Audio] Il principale scopo dell'International Geospatial Mapping Conference (IGM) è concentrato sullo sviluppo delle tecnologie di mappatura spaziale, inclusi la creazione dei modelli dati vettoriali come il Multinational Geospatial Co-production Program (MGCP). Questo programma include un codice specifico per l'utilizzo militare, nonché uno strato di informazioni sulla copertura del suolo. È fondamentale che questo programma includa anche una specifica codifica per l'utilizzo civile..

16/01/2025 10 19 INFORMAZIONI NON CLASSIFICATE CONTROLLATE MGCP (Multinational Geospatial Co-production Program) Esempio codifica delle features MGCP (punti, linee, aree) 20 INFORMAZIONI NON CLASSIFICATE CONTROLLATE PRODUZIONE MTM (MGCP Topographic Map) La rappresentazione grafica della produzione MTM segue lo STANAG 7136 ed. 1 (feb 2004).

[Audio] The new Italy map series, MTM 793, has been released with a scale of 1:50.000. This new series follows the standard MTM. The letters "M", "7", "9", and "3" indicate different aspects of this map: "M" represents Western Europe, "7" indicates the scale of 1:50.000, "9" refers to the Italian region, and "3" denotes the third edition of this map. Il nuovo mappone Italia, MTM 793, è stato rilasciato con una scala di 1:50.000. Questo nuovo mappone segue la norma MTM. Le lettere "M", "7", "9" e "3" indicano aspetti diversi di questo mappone: "M" rappresenta l'Europa occidentale, "7" indica la scala di 1:50.000, "9" si riferisce alla regione italiana e "3" denota la terza edizione di questo mappone. Il nuovo mappone Italia, MTM 793, è stato rilasciato con una scala di 1:50.000. Questo nuovo mappone segue la norma MTM. Le lettere "M", "7", "9" e "3" indicano aspetti diversi di questo mappone: "M" rappresenta l'Europa occidentale, "7" indica la scala di 1:50.000, "9" si riferisce alla regione italiana e "3" denota la terza edizione di questo mappone. Il nuovo mappone Italia, MTM 793, è stato rilasciato con una scala di 1:50.000. Questo nuovo mappone segue la norma MTM. Le lettere "M", "7", "9" e "3" indicano aspetti diversi di questo mappone: "M" rappresenta l'Europa occidentale, "7" indica la scala di 1:50.000, "9" si riferisce alla regione italiana e "3" denota la terza edizione di questo mappone. La scala del nuovo mappone Italia, MTM 793, è di 1:50.000. Il nuovo mappone segue le norme MTM. Le lettere "M", "7", "9" e "3" indicano aspetti diversi di questo mappone: "M" rappresenta l'Europa occidentale, "7" indica la scala di 1:50.000, "9" si riferisce alla regione italiana e "3" denota la terza edizione di questo mappone. La scala del nuovo mappone Italia, MTM 793, è di 1:50.000. Il nuovo mappone segue le norme MTM. Le lettere "M", "7", "9" e "3" indicano aspetti diversi di questo mappone: "M" rappresenta l'Europa occidentale, "7" indica la scala di 1:50.000, "9" si riferisce alla regione italiana e "3" denota la terza edizione di questo mappone. La scala del nuovo mappone Italia, MTM 793, è di 1:50.000. Il nuovo mappone segue le norme MTM. Le lettere "M", "7", "9" e "3" indicano aspetti diversi di questo mappone: "M" rappresenta l'Europa occidentale, "7" indica la scala di 1:50.000, "9" si riferisce alla regione italiana e "3" denota la terza edizione di questo mappone. La scala del nuovo mappone Italia, MTM 793, è di 1:50.000. Il nuovo mappone segue le norme MTM. Le lettere "M", "7", "9" e "3" indicano aspetti diversi di questo mappone: "M" rappresenta l'Europa occidentale, "7" indica la scala di 1:50.000, "9" si riferisce alla regione italiana e "3" denota la terza edizione di questo mappone. La scala del nuovo mappone Italia, MTM 793, è di 1:50.000. Il nuovo mappone segue le norme MTM. Le lettere "M", "7", "9" e "3" indicano aspetti diversi di questo.

16/01/2025 12 23 INFORMAZIONI NON CLASSIFICATE CONTROLLATE SERIE MTM 793 – RAPPRESENTAZIONE GRAFICA Rappresentazione grafica dei dati geospaziali («Vestizione Cartografica») diversa dalle serie precedenti e conforme allo standard NATO. 24 INFORMAZIONI NON CLASSIFICATE CONTROLLATE SERIE MTM 793 – DICITURE MARGINALI Legenda bilingue (Italiano-Inglese).

[Audio] Il legame utilizzato su questo mappa segue i standard di NATO. Questa informazione può essere trovata nei dati fonti utilizzati per creare la mappa, come il Database della Sincronizzazione Nazionale (DBSN). Il DBSN è basato sulle raccolte ufficiali di database geografici da tutte le regioni dell'Italia a una scala di 1:10000. Queste fonti dati forniscono informazioni dettagliate sui caratteristici e le proprietà geografiche della regione. L'utilizzo di questi standard garantisce la consistenza e l'accuratezza nella rappresentazione dei dati..

16/01/2025 14 27 INFORMAZIONI NON CLASSIFICATE CONTROLLATE SERIE MTM 793 - FONTI Il DBSN viene continuamente aggiornato ed integrato con diverse fonti, incluse quelle per adempiere alle specifiche MTM (es. Creazione strato informativo Land Cover, popolamento attributi di interesse militare). Open Street Map Dati Catastali Imagery ISTAT 28 INFORMAZIONI NON CLASSIFICATE CONTROLLATE SERIE MTM 793 - FLUSSO PROCESSAMENTO DATI.

16/01/2025 15 29 INFORMAZIONI NON CLASSIFICATE CONTROLLATE SERIE MTM 793 – FLUSSO PROCESSAMENTO DATI 30 INFORMAZIONI NON CLASSIFICATE CONTROLLATE FINE LEZIONE.

[Audio] Il paratore si introduce e la sua posizione. Spiega che fornirà informazioni su dati spaziali e cartografia. Menziona che questa presentazione coprirà vari aspetti della topografia e della cartografia, inclusa la produzione di prodotti cartografici. L'oratore sottolinea che il focus sarà sulla fornitura di una panoramica completa del materiale. La presentazione includerà argomenti come le fonti dei dati, le tecniche cartografiche e i metodi di produzione. L'oratore enfatizza che l'obiettivo è fornire un'ampia panoramica sul soggetto. La presentazione coprirà anche l'utilizzo della tecnologia nella cartografia. L'oratore conclude dicendo che la presentazione sarà basata su esempi e studi di caso reali. Il messaggio finale è che l'oratore è ansioso di condividere conoscenze con l'ascoltatore. Grazie per la vostra attenzione..
