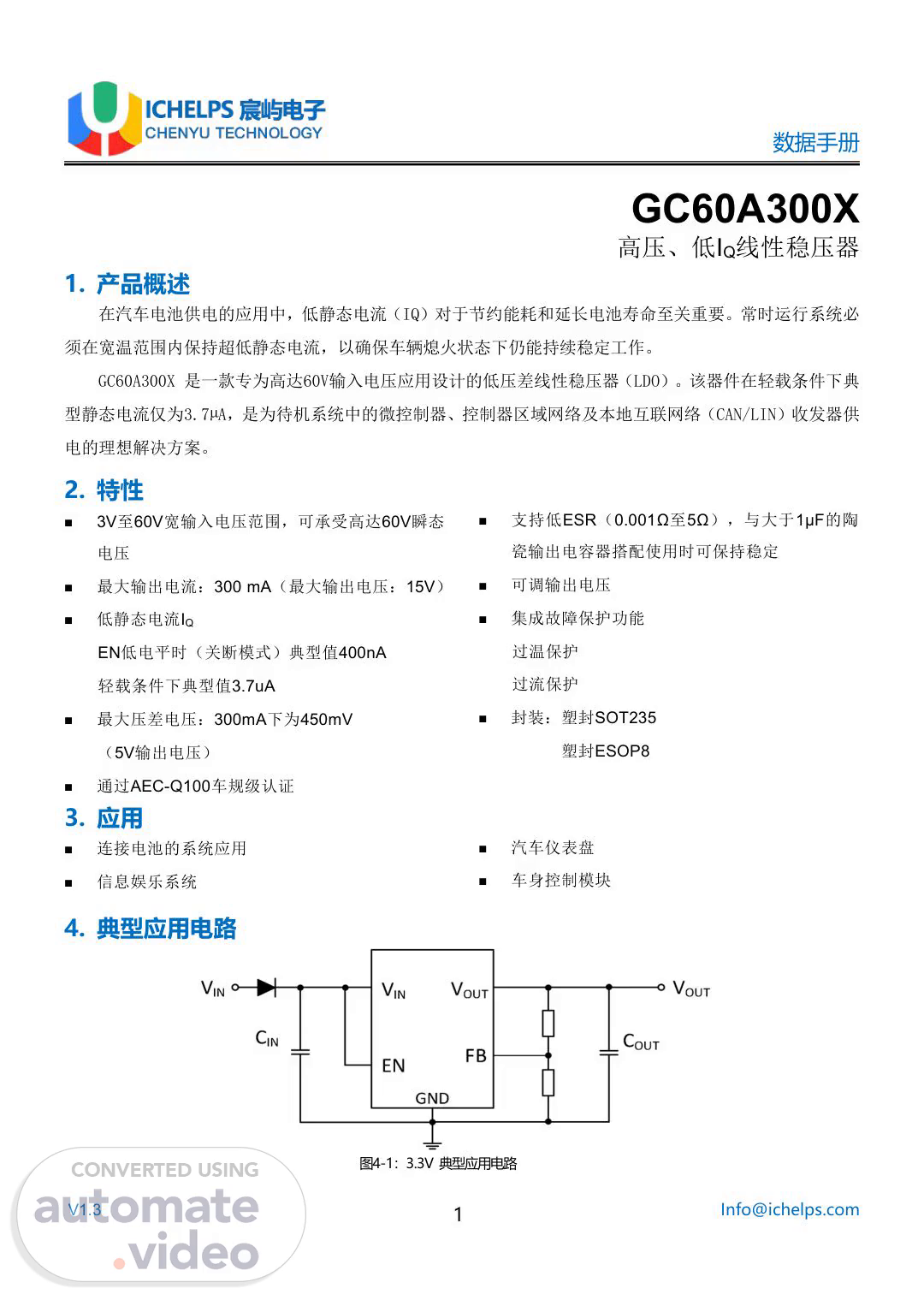

[Audio] 数据手册 GC60A300X 高压、低IQ线性稳压器 1. 产品概述 在汽车电池供电的应用中，低静态电流（IQ）对于节约能耗和延长电池寿命至关重要。常时运行系统必 须在宽温范围内保持超低静态电流，以确保车辆熄火状态下仍能持续稳定工作。 GC60A300X 是一款专为高达60V输入电压应用设计的低压差线性稳压器（LDO）。该器件在轻载条件下典 型静态电流仅为3.7µA，是为待机系统中的微控制器、控制器区域网络及本地互联网络（CAN/LIN）收发器供 电的理想解决方案。 2. 特性  支持低ESR（0.001Ω至5Ω），与大于1µF的陶  3V至60V宽输入电压范围，可承受高达60V瞬态 瓷输出电容器搭配使用时可保持稳定 电压  可调输出电压  最大输出电流：300 mA（最大输出电压：15V）  集成故障保护功能  低静态电流IQ 过温保护 EN低电平时（关断模式）典型值400nA 过流保护 轻载条件下典型值3.7uA  封装：塑封SOT235  最大压差电压：300mA下为450mV 塑封ESOP8 （5V输出电压）  通过AEC-Q100车规级认证 3. 应用  汽车仪表盘  连接电池的系统应用  车身控制模块  信息娱乐系统 4. 典型应用电路 图4-1：3.3V 典型应用电路 1 V1.3 [email protected].

[Audio] 数据手册 5. 功能框图 图5-1：GC60A300X功能框图 6. 引脚配置 图6-1：SOT235引脚排列示意图 图6-2：ESOP8引脚排列示意图 表 6-1 引脚功能 引脚名称 功能 VIN 稳压器的输入电压引脚 VOUT 稳压器的输出电压引脚 GND 接地引脚 EN 使能引脚 NC 无连接 FB 反馈引脚 2 V1.3 [email protected].

[Audio] 数据手册 7. 绝对最大额定值 符号 参数 最小值 最大值 单位 VIN 输入电压 -0.3 60 V VEN 使能输入 -0.3 VIN V VOUT 输出电压 -0.3 15 V TJ 结温 -55 150 ℃ Tstg 存储温度 -55 150 ℃ 8. ESD等级 符号 参数 标准 最低值 单位 HBM 人体放电模型 AEC Q100-002 ±4 kV CDM 带点器件模型 AEC Q100-011 ±750 V 9. 建议工作条件 符号 参数 最小值 典型值 最大值 单位 VIN 输入电压 3 60 V VEN 使能输入 0 VIN V COUT 输出电容 1 200 µF ESR 等效串联电阻 0.001 5 Ω TA 环境温度范围（工业级/车规级） -40 125 ℃ TJ 结温（工业级/车规级） -40 150 ℃ 10. 电特性 测试条件：VIN = 13.5 V，TA=-40℃至+125℃。除非另有说明，否则TA=25℃。 符号 参数 测试条件 最小值 典型值 最大值 单位 电源输入电压和电流 VIN 输入电压范围 3 60 V UVLO VIN 欠压锁定阈值 VIN上升, VEN =2V, IOUT = 200mA 2.6 2.9 V 迟滞 100 mV ISD 关断模式电流 VEN = 0V 0.4 2 µA IQ 静态电流 IOUT = 0mA 3.7 7.5 µA IOUT = 0.1mA 5 8.5 µA 使能输入电压和电流 VIH,EN EN高电平（使能） 1.7 2.8 V VIL,EN EN低电平（除能） 0 1 2 V IEN EN引脚漏电流 VEN = 2V to 60V -200 200 nA 3 V1.3 [email protected].

[Audio] 数据手册 额定输出电压和电流 VREF_FB 参考基准电压 0.98 1 1.02 V VLine_Reg 线性调整率 VIN=6V to 50V,IOUT=10mA, VOUT=5V 30 40 mV VLoad_Reg 负载调整率 VOUT=5V,IOUT=1mA~300mA 20 40 mV VDO 压差 IOUT=300mA,VOUT=5V， TA=25℃ 450 640 mV IOUT 输出电流范围 调节VOUT 0 300 mA ICL 输出电流限制 VOUT被强制设定为标称值0.9*V OUT 380 500 850 mA tSU 开启时间 RLOAD=500Ω,VOUT=5V,COUT=10µ F,VOUT从10%至90% 1 ms 60 dB VRipple_pp=0.5 V,VOUT=5V, IOUT=10mA,Frequency=100Hz, COUT=10uF PSRR 电源抑制比 40 dB VRipple_pp=0.5V,VOUT=5V, IOUT=10mA,Frequency=1kHz, COUT=10uF 温度范围 TSD 热关断温度 175 ℃ THYST 热关断温度迟滞 20 ℃ 11. 典型特征 环境温度下静态电流 环境温度下使能输入 环境温度下关断电流 4 V1.3 [email protected].

[Audio] 数据手册 环境温度下压差 环境温度下静态电流 环境温度下输出电压 线性调整 负载调整 CH2：Vout CH4: Iout Vout=5V,Cin=1µF,Cout=1µF, CH1: VIN, CH2: Vout Vout=5V,Cin=10µF,Cout=10µF, Iout=1mA→300mA→1mA,Slewrate=1mA/µs VIN=13.5V→7.5V→13.5V,Slewrate=1V/µs 负载瞬态响应 线性瞬态响应 Vout=5V,Iout=1mA,Cin=0µF,Cout=10µF, Vout=5V,Iout=10mA,Cin=0µF,Cout=10µF, 电源纹波抑制 电源纹波抑制 5 V1.3 [email protected].

[Audio] 数据手册 12. 应用信息 GC60A300X 是一款支持60V输入、300mA输出电流的超低静态电流低压差线性稳压器（LDO）。该稳压器 在轻负载条件下的静态电流仅为3.7µA，非常适合汽车这种需要长时运行的系统应用。 12.1 典型应用电路 图12-1：GC60A300X典型应用电路 根据终端应用需求，可采用不同的外部元件值。为实现高效运行，需在VIN与GND之间放置1μF至22μF陶瓷 电容，该范围内较大容值可改善线路瞬态响应、输入纹波抑制和电源抑制比（PSRR）。 为保持稳定运行，器件需要容值在1μF至200μF范围内、等效串联电阻（ESR）在0.001Ω至5Ω之间的输出电 容。该范围内较大容值可改善负载瞬态响应并降低噪声。 12.2 可调输出电压 GC60A300X的输出电压最大值为15V。输出电压的具体设置方法可见下图，是通过接在FB引脚上的两个外 部电阻 R1，R2 来设定输出电压值，C1 为输入电容，C2 为输出稳压电容。 图12-2：GC60A300X输出电压设置示意图 6 V1.3 [email protected].

[Audio] 数据手册 FB引脚对地参考电压为1V，输出电压可通过（公式12-1）计算： �2 ( �1+�2)×VOUT=1V 公式 12-1 例如需输出电压15V，可先确定R2为1M，通过计算可得R1为14M。 12.3 欠压关断 GC60A300X 集成欠压锁定（UVLO）电路，当输入电压（VIN）低于内部UVLO阈值时自动关断输出。此特 性可确保稳压器在低输入电压条件下不会锁存到未知状态。若输入电压出现负向瞬变并跌落至UVLO阈值以下 后又恢复，稳压器将自动关断；当输入电压高于要求电平后，器件会按正常上电序列重新启动。 12.4 过流保护 GC60A300X 具备电流限制保护功能，可在出现过载或输出对地短路时使器件保持在安全工作区域。此特 性可防止器件因功耗过大而损坏。 12.5 过温保护 GC60A300X 集成热关断（TSD）电路作为过热保护措施。为确保持续正常运行，结温不得超过TSD跳闸点。 当结温超过TSD跳闸点时，输出将自动关闭；待结温回落至TSD跳闸点减去热关断迟滞（THYST）值后，会重新开 启输出。 12.6 PCB布局指南 1. 将输入和输出旁路陶瓷电容分别紧靠VIN和VOUT引脚放置。 2. 将VIN、VOUT尤其是GND分别连接到大面积铜箔区域以增强芯片散热，此举可提升热性能和长期可靠性 3. 若输入电源距离芯片超过数英寸，建议在输入端并联添加容值≥10μF的电容与0.1μF旁路电容。 7 V1.3 [email protected].

[Audio] 数据手册 13. 封装信息 SOT235 标号 最小值 最大值 最小值 最大值 A 1.050 1.250 0.041 0.049 A1 0.000 0.100 0.000 0.004 A2 1.050 1.150 0.041 0.045 b 0.300 0.500 0.012 0.020 c 0.100 0.200 0.004 0.008 D 2.820 3.020 0.111 0.119 E 1.500 1.700 0.059 0.067 E1 2.650 2.950 0.104 0.116 e 0.950(BSC) 0.037(BSC) e1 1.800 2.000 0.071 0.079 L 0.300 0.600 0.012 0.024 θ 0。 8。 0。 8。 单位为毫米 8 V1.3 [email protected].

[Audio] 数据手册 ESOP8 标号 最小值 最大值 最小值 最大值 A 1.350 1.750 0.053 0.069 A1 0.050 0.150 0.004 0.010 A2 1.350 1.550 0.053 0.061 b 0.330 0.510 0.013 0.020 c 0.170 0.250 0.006 0.010 D 4.700 5.100 0.185 0.200 D1 3.202 3.402 0.126 0.134 E 3.800 4.000 0.150 0.157 E1 5.800 6.200 0.228 0.244 E2 2.313 2.513 0.091 0.099 e 1.270(BSC) 0.050(BSC) L 0.400 1.270 0.016 0.050 θ 0。 8。 0。 8。 9 V1.3 [email protected].

[Audio] 数据手册 13. 订购信息 物料编号 温度范围 等级类型 封装 GC60A300XT235I -40℃-85℃ 工业级 SOT235 GC60A300XT235A -40℃-125℃ 车规级 SOT235 GC60A300XT235J -55℃-125℃ 军温级 SOT235 GC60A300XH8I -40℃-85℃ 工业级 ESOP8 14. 说明 如欲了解更多的产品及及公司信息，请联系公司办公室人员或登录公司网站； 联系电话：021-60907680； 网址：https://mall.ichelps.com/ 15. 本文档中的信息如有变更，恕不另行通知 请使用微信扫码进入 芯片助手ICHELPS小程序 查资料 查替代 查库存 查价格 招募中国区各省代理，联系电话：021-60907680 10 V1.3 [email protected].
