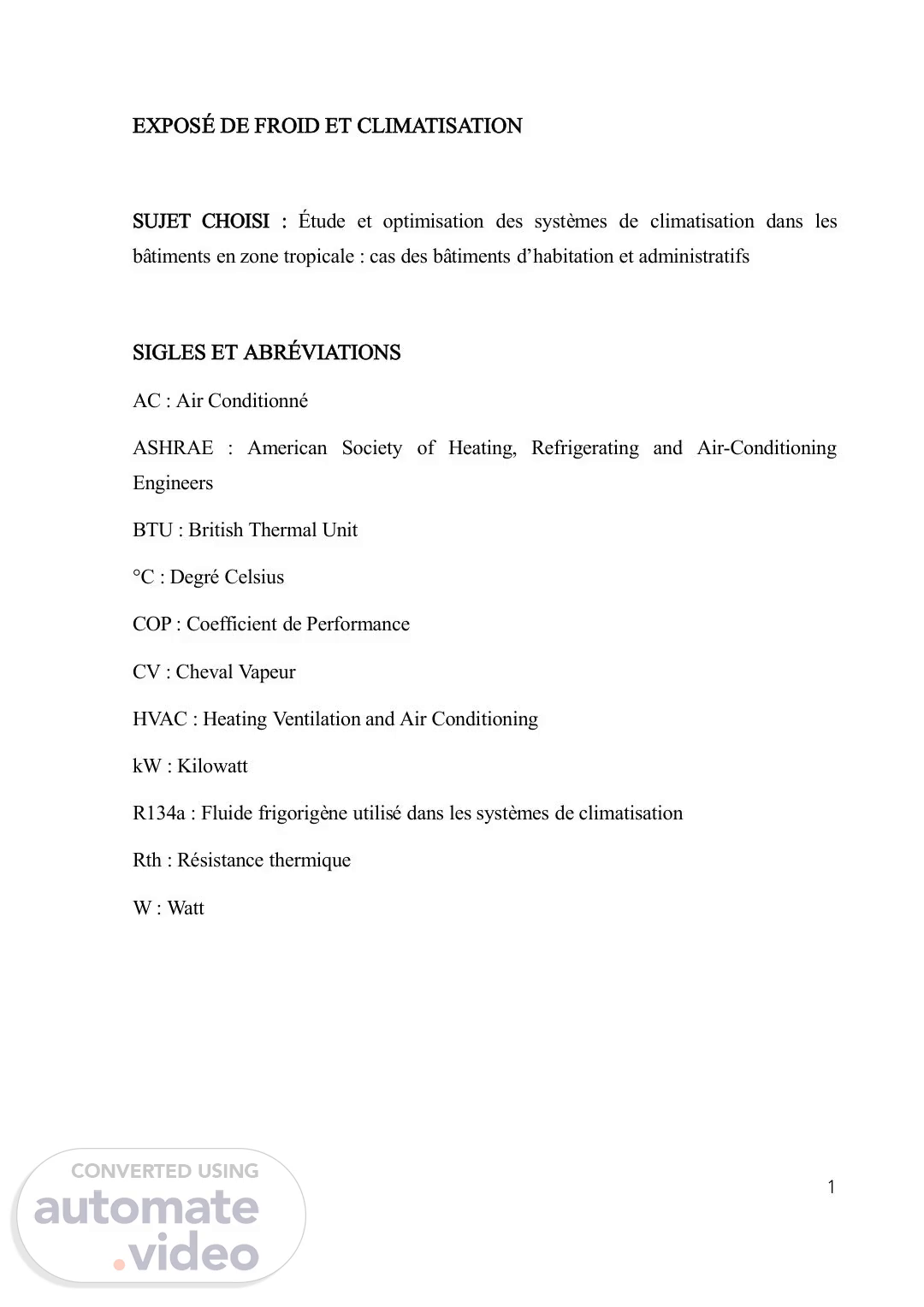

[Audio] EXPOSÉ DE FROID ET CLIMATISATION SUJET CHOISI : Étude et optimisation des systèmes de climatisation dans les bâtiments en zone tropicale : cas des bâtiments d'habitation et administratifs SIGLES ET ABRÉVIATIONS AC : Air Conditionné ASHRAE : American Society of Heating, Refrigerating and Air-Conditioning Engineers BTU : British Thermal Unit °C : Degré Celsius COP : Coefficient de Performance CV : Cheval Vapeur HVAC : Heating Ventilation and Air Conditioning kW : Kilowatt R134a : Fluide frigorigène utilisé dans les systèmes de climatisation Rth : Résistance thermique W : Watt 1.

[Audio] SOMMAIRE 1. Sigles et abréviations 2. Sommaire 3. Résumé 4. Abstract 5. Introduction 6. Chapitre 1 : Analyse de la situation et identification du problème 7. Chapitre 2 : Cadre méthodologique 8. Chapitre 3 : Résultats et discussion 9. Recommandations 10. Conclusion 11. Références bibliographiques 12. Annexes 13. Liste des tableaux 14. Liste des figures 2.

[Audio] RÉSUMÉ Dans les régions tropicales, les bâtiments sont exposés à des températures élevées et à une forte humidité. Ces conditions climatiques rendent indispensable l'utilisation de systèmes de climatisation afin d'assurer le confort thermique des occupants. Cependant, une mauvaise conception des bâtiments et une installation inadéquate des systèmes de climatisation entraînent souvent une consommation énergétique excessive et une efficacité réduite des installations. Cette étude porte sur l'analyse des systèmes de climatisation dans les bâtiments afin d'identifier les problèmes liés à leur fonctionnement et proposer des solutions d'optimisation. Elle s'appuie sur les principes fondamentaux du froid et de la climatisation ainsi que sur l'étude des transferts thermiques dans les bâtiments. Le travail examine les mécanismes de production du froid, les différents composants des systèmes de climatisation, les phénomènes de transfert de chaleur et l'impact de l'isolation thermique sur les performances énergétiques des bâtiments. Les résultats montrent que l'amélioration de l'isolation thermique, le choix adéquat des équipements et une conception architecturale adaptée permettent de réduire significativement la consommation énergétique des systèmes de climatisation. Cette recherche propose également plusieurs recommandations destinées aux ingénieurs en génie civil pour améliorer l'efficacité énergétique des bâtiments. Mots clés : Climatisation, froid, transfert thermique, confort thermique, bâtiment, efficacité énergétique. ABSTRACT In tropical regions, buildings are exposed to high temperatures and high humidity levels. These climatic conditions make the use of air-conditioning systems essential to ensure the thermal comfort of occupants. However, poor building design and improper 3.

[Audio] installation of air-conditioning systems often lead to excessive energy consumption and reduced efficiency. This study focuses on the analysis of air-conditioning systems in buildings in order to identify operational problems and propose optimization solutions. It is based on the fundamental principles of refrigeration and air conditioning as well as the study of heat transfer in buildings. The work examines the mechanisms of cold production, the different components of air-conditioning systems, heat transfer phenomena and the impact of thermal insulation on building energy performance. The results show that improving thermal insulation, selecting appropriate equipment and adopting suitable architectural design can significantly reduce the energy consumption of air-conditioning systems. This research also proposes several recommendations for civil engineering professionals to improve the energy efficiency of buildings. Keywords: Air conditioning, refrigeration, heat transfer, thermal comfort, buildings, energy efficiency. INTRODUCTION Depuis plusieurs décennies, le développement urbain et l'évolution des conditions climatiques ont conduit à une augmentation importante de l'utilisation des systèmes de climatisation dans les bâtiments. Dans les régions tropicales, où les températures peuvent dépasser régulièrement 30°C, la climatisation constitue un élément essentiel pour assurer le confort thermique des occupants.La climatisation est une technique qui consiste à modifier et à contrôler les conditions climatiques d'un local telles que la température, l'humidité et la qualité de l'air afin d'assurer le confort des utilisateurs ou de répondre à des exigences techniques spécifiques Les systèmes de climatisation fonctionnent généralement grâce à des machines 4.

[Audio] frigorifiques capables d'absorber la chaleur d'un espace intérieur et de la rejeter vers l'extérieur. Ces systèmes reposent sur le cycle frigorifique et utilisent des fluides frigorigènes capables de s'évaporer et de se condenser à différentes températures en fonction de la pression Le fonctionnement d'un système frigorifique repose principalement sur quatre composants essentiels : le compresseur, le condenseur, le détendeur et l'évaporateur. Ces éléments travaillent ensemble pour assurer la production de froid et maintenir une température stable dans les locaux. Dans le domaine du génie civil, la conception des bâtiments joue un rôle très important dans l'efficacité des systèmes de climatisation. En effet, les matériaux de construction, l'isolation thermique et l'orientation du bâtiment influencent directement les échanges de chaleur entre l'intérieur et l'extérieur. La chaleur peut se transmettre selon trois mécanismes principaux :la conduction, la convection,le rayonnement. Ces phénomènes thermiques doivent être pris en compte lors de la conception des bâtiments afin de limiter les pertes énergétiques et améliorer les performances des systèmes de climatisation. Malgré les avancées technologiques, de nombreux bâtiments présentent encore des problèmes liés à la climatisation, notamment : une mauvaise isolation thermique, une surconsommation d'énergie, un dimensionnement inadapté des équipements et une mauvaise répartition de l'air. Ces problèmes peuvent entraîner une augmentation des coûts énergétiques ainsi qu'une diminution du confort thermique des occupants. C'est dans ce contexte que s'inscrit cette étude dont l'objectif principal est d'analyser les systèmes de climatisation dans les bâtiments et d'identifier les solutions permettant d'améliorer leur efficacité. 5.

[Audio] CHAPITRE 1: ANALYSE DE LA SITUATION ET IDENTIFICATION DU PROBLÈME 1.1 Contexte général du sujet Avec l'augmentation de la population mondiale et l'urbanisation croissante, la construction de bâtiments connaît une expansion rapide dans de nombreuses régions du monde, notamment dans les zones tropicales et équatoriales. Dans ces régions, les conditions climatiques sont caractérisées par des températures élevées, un fort taux d'humidité et une forte intensité du rayonnement solaire. Ces facteurs climatiques influencent directement le confort thermique à l'intérieur des bâtiments. En effet, lorsque la température et l'humidité sont trop élevées, les occupants ressentent une sensation d'inconfort qui peut affecter leur santé, leur productivité et leur bien-être. Pour répondre à ces contraintes climatiques, les systèmes de climatisation sont devenus indispensables dans de nombreux bâtiments tels que : les bâtiments administratifs, les établissements scolaires, les hôpitaux, les centres commerciaux, les habitations modernes. La climatisation est une technique qui consiste à contrôler les conditions climatiques à l'intérieur d'un local, notamment la température, l'humidité et la qualité de l'air afin de garantir un niveau de confort acceptable pour les occupants . Le développement des technologies de climatisation a permis de concevoir des équipements de plus en plus performants capables de produire du froid à partir de machines frigorifiques. Ces machines fonctionnent selon un cycle thermodynamique qui permet d'absorber la chaleur à l'intérieur d'un espace et de la rejeter vers l'extérieur. Un système frigorifique est généralement constitué de quatre éléments essentiels : le compresseur, le condenseur,le détendeur et l'évaporateur. aCes éléments assurent le fonctionnement du cycle frigorifique qui permet la 6.

[Audio] production du froid dans les systèmes de climatisation. Cependant, l'utilisation massive des systèmes de climatisation entraîne également plusieurs défis importants : une consommation énergétique élevée une augmentation des coûts d'exploitation un impact environnemental lié aux fluides frigorigènes des problèmes d'efficacité énergétique dans les bâtiments Dans de nombreux pays, la climatisation représente une part importante de la consommation d'électricité. Par conséquent, l'optimisation des systèmes de climatisation constitue aujourd'hui un enjeu majeur dans le domaine du génie civil et de l'efficacité énergétique. 1.2 Contexte spécifique du sujet Dans les pays tropicaux, les bâtiments sont souvent exposés à des conditions climatiques très sévères. La forte température extérieure entraîne une accumulation de chaleur à l'intérieur des bâtiments, ce qui rend la climatisation indispensable pour maintenir un niveau de confort acceptable. Cependant, dans de nombreux cas, les bâtiments ne sont pas conçus en tenant compte des principes de l'efficacité énergétique. Par exemple : les murs sont souvent construits avec des matériaux ayant une faible résistance thermique les toitures ne disposent pas d'une isolation thermique suffisante les surfaces vitrées sont trop importantes l'orientation du bâtiment n'est pas optimisée Ces facteurs favorisent l'entrée de chaleur dans les bâtiments et augmentent la charge 7.

[Audio] thermique que doit compenser le système de climatisation. Dans un bâtiment, la chaleur peut se transmettre selon trois mécanismes principaux : la conduction, la convection et le rayonnement. La conduction correspond au transfert de chaleur à travers les matériaux solides, comme les murs ou les toitures. Par exemple, lorsqu'un mur exposé au soleil absorbe de la chaleur, cette chaleur se propage progressivement vers l'intérieur du bâtiment. La convection correspond au transfert de chaleur par déplacement d'un fluide tel que l'air. Ce phénomène joue un rôle important dans la circulation de l'air à l'intérieur des pièces. Le rayonnement correspond à la transmission de la chaleur sous forme d'ondes électromagnétiques, comme le rayonnement solaire qui chauffe les surfaces extérieures des bâtiments. Lorsque ces phénomènes ne sont pas correctement maîtrisés, ils entraînent une augmentation de la température intérieure et obligent les systèmes de climatisation à fonctionner davantage pour maintenir une température confortable. De plus, certains matériaux de construction possèdent des propriétés thermiques différentes. Par exemple, certains matériaux présentent une conductivité thermique élevée et transmettent rapidement la chaleur, tandis que d'autres matériaux possèdent une meilleure capacité d'isolation thermique. Selon les données techniques disponibles, certains matériaux isolants présentent une faible conductivité thermique, comme : la laine de verre, le liège, le polystyrène expansé et la mousse de polyuréthane. L'utilisation de ces matériaux permet de réduire les échanges thermiques entre l'intérieur et l'extérieur des bâtiments, ce qui diminue les besoins en climatisation. Malheureusement, dans de nombreux bâtiments existants, l'isolation thermique est insuffisante ou totalement absente, ce qui entraîne une surconsommation d'énergie pour les systèmes de climatisation. 8.

[Audio] 1.3 Problématique Dans de nombreux bâtiments situés dans les zones tropicales, les systèmes de climatisation sont utilisés de manière intensive pour maintenir un niveau de confort thermique acceptable. Cependant, la conception architecturale et thermique des bâtiments n'est pas toujours adaptée aux conditions climatiques locales. Cette situation entraîne une augmentation importante de la consommation énergétique des systèmes de climatisation et une baisse de leur efficacité. Ainsi, le problème principal peut être formulé de la manière suivante : La mauvaise conception thermique des bâtiments entraîne une surconsommation d'énergie des systèmes de climatisation et réduit leur efficacité. Ce problème constitue un enjeu majeur pour les ingénieurs en génie civil, car il nécessite la mise en œuvre de solutions techniques permettant d'améliorer la performance thermique des bâtiments et de réduire les besoins en climatisation. 1.4 Objectif général L'objectif général de cette recherche est : Analyser l'efficacité des systèmes de climatisation dans les bâtiments et proposer des solutions permettant d'améliorer leur performance énergétique. 1.5 Objectifs spécifiques Afin d'atteindre cet objectif général, les objectifs spécifiques suivants ont été définis : 1. analyser les facteurs qui influencent le fonctionnement des systèmes de climatisation dans les bâtiments 2. étudier l'impact de l'isolation thermique sur la performance 9.

[Audio] énergétique des bâtiments 3. proposer des solutions techniques permettant d'optimiser l'utilisation des systèmes de climatisation 1.6 Question de recherche générale La question principale qui guide cette étude est la suivante : Comment améliorer l'efficacité des systèmes de climatisation dans les bâtiments afin de réduire la consommation énergétique tout en assurant le confort thermique des occupants ? 1.7 Questions de recherche spécifiques Pour répondre à cette question générale, les questions spécifiques suivantes ont été formulées : 1. Quels sont les facteurs qui influencent les performances des systèmes de climatisation dans les bâtiments ? 2. Comment l'isolation thermique des bâtiments peut-elle réduire les besoins en climatisation ? 3. Quelles solutions techniques peuvent être mises en place pour améliorer l'efficacité énergétique des systèmes de climatisation ? 1.8 Hypothèse générale L'hypothèse générale de cette recherche est la suivante : L'amélioration de l'isolation thermique des bâtiments et le dimensionnement adéquat des systèmes de climatisation permettent de réduire la consommation énergétique tout en améliorant le confort thermique. 10.

[Audio] 1.9 Hypothèses spécifiques Les hypothèses spécifiques de l'étude sont les suivantes : 1. Une mauvaise isolation thermique augmente les besoins en climatisation dans les bâtiments. 2. L'utilisation de matériaux isolants permet de réduire les transferts de chaleur entre l'intérieur et l'extérieur du bâtiment. 3. Une conception architecturale adaptée peut améliorer l'efficacité des systèmes de climatisation. Figure 1 : Schéma du cycle frigorifique d'un climatiseur Figure 2 : Modes de transfert de chaleur (conduction, convection, rayonnement): 11.

[Audio] Tableau 1 : Conductivité thermique de différents matériaux de construction Matériaux Conductivité thermique Béton Élevée Brique Moyenne Bois Faible Polystyrène Très faible CHAPITRE 2 : CADRE MÉTHODOLOGIQUE 2.1 Introduction du chapitre Après avoir présenté le contexte général de l'étude, la problématique ainsi que les objectifs de la recherche dans le chapitre précédent, il est nécessaire de définir la méthodologie utilisée pour mener cette étude. La méthodologie constitue l'ensemble des méthodes et techniques utilisées pour 12.

[Audio] collecter, analyser et interpréter les données nécessaires à la réalisation de la recherche. Elle permet d'assurer la fiabilité et la validité des résultats obtenus. Dans le cadre de cette étude portant sur l'efficacité des systèmes de climatisation dans les bâtiments, plusieurs approches méthodologiques ont été adoptées afin d'analyser les performances thermiques des bâtiments et d'identifier les facteurs qui influencent la consommation énergétique des systèmes de climatisation. Ce chapitre présente donc : le cadre de l'étude la population étudiée l'échantillonnage les méthodes de collecte des données les outils d'analyse des données 2.2 Cadre de l'étude Cette étude s'inscrit dans le domaine du génie thermique et énergétique appliqué aux bâtiments. Elle porte principalement sur l'analyse des systèmes de climatisation utilisés dans les bâtiments situés dans les zones à climat chaud. Dans ces régions, les températures extérieures peuvent être très élevées, ce qui entraîne une accumulation importante de chaleur dans les bâtiments. Afin d'améliorer le confort thermique des occupants, les systèmes de climatisation sont largement utilisés. Cependant, l'efficacité de ces systèmes dépend de plusieurs facteurs, notamment : les caractéristiques thermiques des matériaux de construction la conception architecturale du bâtiment la qualité de l'isolation thermique la puissance du système de climatisation 13.

[Audio] les conditions climatiques extérieures L'étude vise donc à analyser ces différents facteurs afin de comprendre leur influence sur la performance des systèmes de climatisation. 2.3 Type de recherche La présente étude est basée sur une approche descriptive et analytique. 2.3.1 Recherche descriptive La recherche descriptive consiste à observer et à décrire les phénomènes étudiés sans nécessairement chercher à les modifier. Dans cette étude, l'approche descriptive a permis de : décrire les caractéristiques des systèmes de climatisation utilisés dans les bâtiments analyser les conditions thermiques des bâtiments identifier les facteurs qui influencent les performances des systèmes de climatisation 2.3.2 Recherche analytique L'approche analytique permet d'examiner les relations entre différentes variables afin d'expliquer les phénomènes observés. Dans le cadre de cette étude, l'analyse a porté sur : l'influence de l'isolation thermique sur la consommation énergétique l'impact des matériaux de construction sur les transferts de chaleur l'efficacité des systèmes de climatisation dans différents types de bâtiments 14.

[Audio] 2.4 Population de l'étude La population de l'étude correspond à l'ensemble des éléments concernés par la recherche. Dans cette étude, la population est constituée de : bâtiments équipés de systèmes de climatisation utilisateurs de ces bâtiments techniciens spécialisés dans l'installation et la maintenance des systèmes de climatisation Ces éléments permettent de recueillir des informations sur : les performances des systèmes de climatisation la consommation énergétique les problèmes rencontrés dans l'utilisation des équipements 2.5 Échantillonnage Étant donné qu'il est difficile d'étudier l'ensemble des bâtiments équipés de systèmes de climatisation, un échantillon représentatif a été sélectionné. L'échantillonnage consiste à choisir un nombre limité d'éléments de la population afin de réaliser l'étude. Dans cette recherche, l'échantillon comprend : plusieurs bâtiments climatisés des techniciens spécialisés en climatisation des utilisateurs de ces bâtiments 15.

[Audio] L'échantillon a été choisi de manière à représenter différents types de bâtiments, notamment : les bâtiments administratifs les établissements scolaires les habitations Cette diversité permet d'obtenir une analyse plus complète des systèmes de climatisation. 2.6 Méthodes de collecte des données Afin de recueillir les informations nécessaires à la réalisation de cette étude, plusieurs méthodes de collecte de données ont été utilisées. 2.6.1 La recherche documentaire La recherche documentaire consiste à consulter des documents scientifiques et techniques afin d'obtenir des informations sur le sujet étudié. Dans cette étude, les documents consultés comprennent : des livres spécialisés en thermique du bâtiment des articles scientifiques des cours sur les systèmes frigorifiques des rapports techniques Ces documents ont permis de mieux comprendre les principes de fonctionnement des systèmes de climatisation ainsi que les phénomènes de transfert de chaleur. 2.6.2 L'observation 16.

[Audio] L'observation consiste à examiner directement les systèmes de climatisation installés dans les bâtiments. Cette méthode permet d'analyser : la configuration des équipements l'emplacement des unités de climatisation les conditions d'utilisation des appareils L'observation permet également d'identifier certains problèmes techniques, tels que : un mauvais dimensionnement des climatiseurs une mauvaise installation des équipements une absence d'isolation thermique dans les bâtiments 2.6.3 L'entretien Des entretiens ont été réalisés avec des techniciens spécialisés dans l'installation et la maintenance des systèmes de climatisation. Ces entretiens ont permis de recueillir des informations sur : les problèmes les plus fréquents rencontrés dans les systèmes de climatisation les solutions techniques utilisées pour améliorer les performances des installations les recommandations pour réduire la consommation énergétique 2.6.4 La mesure des paramètres thermiques Dans le cadre de cette étude, certaines mesures ont été réalisées afin d'évaluer les conditions thermiques des bâtiments. Les paramètres mesurés comprennent : 17.

[Audio] la température intérieure la température extérieure l'humidité relative la puissance des climatiseurs Ces mesures permettent d'évaluer les performances des systèmes de climatisation. Insertion recommandée dans le document Figure 3 : Thermomètre et hygromètre utilisés pour mesurer les paramètres thermiques Figure 4 : Schéma d'installation d'un système de climatisation dans un bâtiment 18.

[Audio] 2.7 Outils de traitement des données Après la collecte des données, il est nécessaire de procéder à leur traitement afin d'en tirer des conclusions pertinentes. Dans cette étude, les données ont été analysées à l'aide de : tableaux de comparaison graphiques analyses descriptives Les résultats obtenus permettent de comparer les performances des différents systèmes de climatisation étudiés. 19.

[Audio] Tableau 2 : Données recueillies sur les performances des systèmes de climatisation Batiment Température Température Consommation Extérieure Intérieure énergétique/jour B1 34°c 25°c 10,67 KWh B2 33°c 27°c 8,33 KWh B3 35°c 26°c 21,66 KWh B4 34°c 24°c 10,33 KWh 2.8 Limites de l'étude Comme toute recherche scientifique, cette étude présente certaines limites. Parmi ces limites, on peut citer : le nombre limité de bâtiments étudiés la durée relativement courte de l'étude la disponibilité limitée des données techniques sur certains systèmes de climatisation Malgré ces limites, les résultats obtenus permettent d'avoir une bonne compréhension des facteurs qui influencent l'efficacité des systèmes de climatisation. 2.9 Conclusion du chapitre Ce chapitre a présenté la méthodologie utilisée pour réaliser cette étude. Les différentes méthodes de collecte et d'analyse des données ont été décrites afin de garantir la rigueur scientifique de la recherche. Les données recueillies grâce à ces méthodes permettront d'analyser les performances des systèmes de climatisation et d'identifier les solutions permettant d'améliorer leur efficacité. Le chapitre suivant sera consacré à la présentation et à l'analyse des résultats obtenus. 20.
