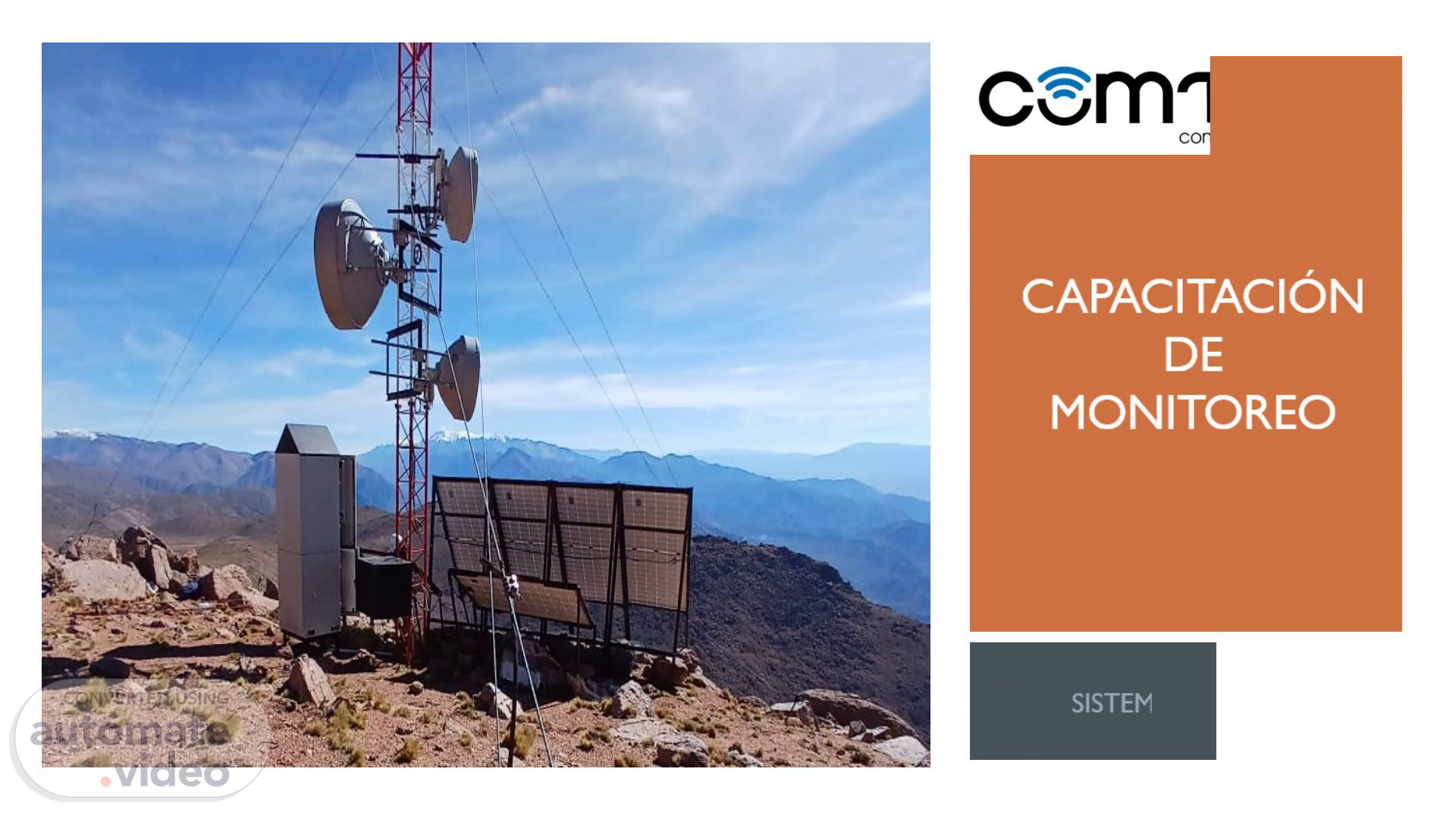

Capacitación de Monitoreo

Capacitación de Monitoreo. Sistemas solares. corn-rec. communications solution.

2. INTRODUCCION 1 OBJETIVOS 2 MODULO I 3 MODULO III 5 CONCLUSION 6 MODULO II 4.

INTRODUCCION. 3. La infraestructura desplegada en el entorno cordillerano presenta una dependencia crítica de los sistemas fotovoltaicos autónomos (Off-Grid) para su suministro energético ininterrumpido. La implementación de un protocolo de supervisión sistemática y diaria es crucial para preservar la integridad y fiabilidad de estos sistemas, permitiendo la detección temprana de anomalías, la mitigación proactiva de fallos y la prevención de daños irreversibles en componentes de alto valor, asegurando la continuidad del servicio. Dada la diversidad de sistemas de energía implementados (controladores Victron, Tristar, Morningstar) y las severas condiciones ambientales prevalentes, se requiere que el personal posea un entendimiento profundo de las variables telemétricas fundamentales y su correcta interpretación. Esta capacitación se enfoca en elevar el nivel de pericia técnica para la ejecución de estas tareas de monitorización..

Objetivos. Identificar los diferentes sistemas de energía (24V y 48V). Comprender y entender los historiales de datos. Distinguir los diferentes Estados de Carga de los bancos de baterías (Bulk, Absorción, Flotación, Ecualización/Carga Igualada) y comprender su significado en el ciclo diario y periódico. Interpretar y evaluar el voltaje de los paneles fotovoltaicos para detectar las condiciones de riesgos. Interpretar y evaluar el voltaje de los bancos de baterías para detectar las condiciones de riesgos. Utilizar la información consolidada del monitoreo para detectar anomalías y potenciales fallos de manera temprana..

Modulo 1. Sistemas de energía Como identificarlos Monitoreo.

Sistemas de energía OFF-GRID. 6. Ubicación Extrema: Nuestros nodos en la Cordillera están aislados, a gran altitud, con accesos complejos y costosos. Dependencia Total: No hay red eléctrica comercial. El 100% de la energía para los equipos de comunicación proviene del sistema fotovoltaico (FV) Off-Grid instalado allí. Condiciones Adversas: Están expuestos a temperaturas extremas (frío y calor), vientos fuertes, nieve, polvo, y una irradiación solar que varía mucho según la estación y el clima. Vulnerabilidad: Cualquier fallo en el sistema de energía significa una interrupción total del servicio en ese nodo..

Sistemas de energía. 7.

Como identificarlos. 8. Desde el Zabbix (en el dashboard de energía) se puede identificar fácilmente un nodo a 24V porque el valor será inferior a los 30V y un nodo de 48V su tensión será menor a 60V en la etapa de carga (durante el día). En la imagen adjunta se observa el único nodo de 24V en el dashboard..

Monitoreo. 9. [image] Impacto Directo: Falla de energia = Nodo apagado = Servicio Interrumpido..

Modulo 1I. ZABBIX CURVA DE CARGA OBSERVACIONES. 10.

ZABBIX. 11. Desde Zabbix en Dashboards entramos al Dash denominado Energía, al ingresar nos encontraremos el voltaje del banco de baterías de los nodos..

ZABBIX. 12. Al hacer clic en un nodo, logramos visualizar la curva de carga del banco de baterías. ¿Pero que es una curva de carga?.

CURVA DE CARGA. En la curva de carga de un banco de batería se observan las siguientes etapas: Bulk: Recargar la mayor parte de la capacidad de la batería al 80-90% del Estado de Carga lo más rápido posible. Modo: El cargador suministra su máxima corriente nominal de forma constante. Comportamiento: El voltaje de la batería aumenta gradualmente a medida que absorbe la carga. Finalización: La etapa Bulk termina cuando el voltaje de la batería alcanza un umbral predefinido, conocido como "voltaje de absorción". En esta fase se entrega la mayor cantidad de energía en el menor tiempo. Absorción: Completar la carga hasta el 100% de forma segura, asegurando que todas las celdas estén completamente cargadas sin sobrecalentar ni dañar la batería. Modo: El cargador mantiene el voltaje constante en el nivel de "voltaje de absorción" alcanzado al final de la etapa Bulk. Comportamiento: La corriente aceptada por la batería comienza a disminuir gradualmente a medida que la resistencia interna de la batería aumenta y se acerca a la carga completa. Finalización: Esta etapa suele terminar cuando la corriente que acepta la batería cae por debajo de un umbral bajo predefinido (por ejemplo, 1-3% de la capacidad nominal de la batería) o después de un tiempo máximo preestablecido..

CURVA DE CARGA. Flotación: Mantener la batería al 100% de carga, compensando la autodescarga natural y alimentando cualquier pequeña carga conectada, sin sobrecargarla. Modo: Voltaje Constante (CV), pero a un nivel más bajo que el de absorción ("voltaje de flotación"). Comportamiento: El cargador suministra una corriente muy pequeña (corriente de mantenimiento), justo la necesaria para contrarrestar la autodescarga y mantener la batería completamente cargada. Finalización: Esta etapa se mantiene mientras el regulador reciba energía proveniente de los paneles fotovoltaicos. Ecualización: Principalmente para baterías de Plomo-Ácido Inundadas (no selladas/VRLA como AGM o Gel) Es una sobrecarga controlada realizada periódicamente como mantenimiento para revertir la sulfatación (acumulación de cristales de sulfato de plomo en las placas), equilibrar el voltaje y la densidad del electrolito entre las celdas, y mezclar el electrolito estratificado (ácido más denso en el fondo). Modo: Voltaje Constante (CV) a un nivel superior al de absorción, durante un tiempo limitado (generalmente unas pocas horas). La corriente suele estar limitada para controlar el proceso. Comportamiento: Provoca un burbujeo vigoroso (gaseo) en las celdas, liberando hidrógeno y oxígeno. Este burbujeo ayuda a mezclar el electrolito y a desprender sulfato de las placas. Precauciones: NO usar en baterías selladas (AGM, Gel), ya que puede dañarlas permanentemente al secarlas a menos que el fabricante lo recomiende. Realizar solo según recomendación del fabricante de la batería (ej. cada mes, cada 6 meses, o después de descargas profundas). Requiere buena ventilación debido a la producción de gases. Es necesario controlar la temperatura de la batería y rellenar el nivel de agua destilada en las celdas después del proceso (en baterías inundadas)..

CURVA DE CARGA. tcuaIizaci6n Absorciön Recarga Corriente de carga Absorclör Tiempo Tiempo duraciOn: 2h Tiempo acumulado: 3h Corriente måxima.

16. Ejemplo. a 8 90 04-06 12:00 A 12:30 AM 01:30 AM 02:00 AM 02:30 AM 03:00 AM 03:30 AM 04:00 AM oa:go AM 05:00 AM 05:30 AM 06:30 AM 07 (OO AM 07:30 AM 08:00 AM 08; 30 AM 09:00 AM 09:30 AM 10:00 AM 10:30 AM 11:00 AM 11:30 AM 1200 PM 12:30 01:00 PM 01:30 02:00 PM 02:30 PM 03:00 PM 03:30 PM 04:00 PM 04:30 PM OSOO PM 05:30 PM 0600 PM 06:30 07:00 PM 07:30 PM 08:00 PM 08:30 PM 09:00 PM 09:30 PM 1000 PM 10:30 PM 1100 PM 11:30 PM 04-06 11759 PM.

observaciones. 17. En el monitoreo se debe tener en cuenta lo siguiente: Que la curva de carga sea lo mas parecido a una curva ideal. Si se observan curvas sin una o mas etapas correspondientes se debe analizar los días previos para encontrar el motivo de la curva anormal. En días donde la radiación solar sea mínima la curva tendrá una forma redondeada. Los bancos de baterías están protegidos por un comparador de voltaje (LVD) el cual en los sistemas de energía de 24V corta el servicio a los 24V y en los sistemas de 48V corta el servicio en los 48V. Esto quiere decir que si durante la descarga de las baterías observamos un voltaje inferior a los anteriores el LVD no esta funcionando correctamente o el nodo no tiene LVD, lo cual provocara que las baterías tengan una descarga profunda afectando su vida útil..

Preguntas. 18. RPTOI MARIANA - MPPT - 17229.37.6: MPPT Voltage Battery sov 55 v sov 45 v 40 V o o 0 0 0 0 o 0 [all] 0 g g g g min g g g g g 0 0 o 0 0 0 o 0 0 0 0 g g g g g g g g 0 0 0 0 0 0 0 0 g 0 0 0 0 0 g g g g 0 o O 0 0 0 0 0 0 0 g o g 0 0 o MPPT Voltage Battery last 47.6861 v 45.5933 v avg 51.405 v max 57.5903 v Trigger: RPTOI MARIANA • MPPT- 172.29.37.6: Bateria alta 601 'Trigger: Bateriabaja 1<47.51.

Preguntas. 19. 8 3 04-07 06:00 AM 07 AM 08:00 AM 09:00 AM 10:00 AM 11:00 AM 01:00 PM 02:00 PM 03:00 pm OZ:OO PM OS:OO PM 07:00 PM 08:00 PM 09:00 pm 10:00 PM 11:00 PM 04-06 01:00 AM 02:00 AM 03:00 AM OS:OO AM 07 AM 08:00 AM 09:00 AM 10:00 AM 11:00 AM 22:00 PM 01:00 PM 02:00 03:00 PM 0&00 PM 05:00 PM 06:00 PM 07:00 PM 08:00 PM 03:00 PM 10:00 PM 11:00 PM 01:00 AM 02:00 AM 03:00 AM oa:oo AM 05:00 AM AM 07:00 AM 08:00 AM 09:00 AM 10:00 AM 11:00 AM 12:00 PM 01:00 PM 0204 PM.

Preguntas. 20. 8 8 8 07 08:00 09:00 AM 10:00 AM AM 04-06 04-07 12 01 02 03 : 00 00 : 00 V 0&00 os 06 07 zoo 08 zoo 09:00 10 : 00 11 01 02 zoo 03:00 0&00 os 06:00 07 08:00 09:00 10:00 11 12 01 zoo 02 zoo 03:00 0&00 os 06 07 zoo 08 zoo 09:00 10 11 01 02 zoo 03:00 os 06:00 07 08:00 09:00 10:00 11 12 01 zoo 04-07 02:06 AM AM AM AM AM AM AM AM AM AM.

Modulo III. MONITOREO DEL FABRICANTE VICTRON TRISTAR.

MONITOREO DEL FABRICANTE. 22. Aparte del Zabbix como una herramienta de monitoreo están las proporcionadas por los diferentes fabricantes de los reguladores MPPT. En los nodos con un regulador MPPT Victron tenemos el Sistema de Monitoreo – Victron Cerbo-S GX. En los nodos con reguladores MPPT Tristar tenemos diferentes opciones de monitorización según como este conectado el regulador:.

REGULADORES MPPT VICTRON. Para acceder al monitoreo se debe introducir la IP del regulador: Ejemplo:.

REGULADORES MPPT VICTRON. 24. Si entramos en el Menú, y vamos al apartado MPPT XXX/XXX (modelo del regulador) vamos a obtener mas datos.

REGULADORES MPPT TRISTAR. Para acceder al monitoreo se debe introducir la IP del regulador agregando el puerto 8008. Ejemplo:.

REGULADORES MPPT TRISTAR. 26. MORNINGSTAR SCAM Contre*rs & TRISTAR MPPT 600V Data Log View Events Hour Meter 108d15h 107d15h Max. Battery Voltage Min. Battery Voltage Max. Array Voltage Max. Output Power Watts Amp Hours Watt Hours Max. Battery Temp 'C Min. Battery Temp oc Charging Durations Min Equalize Float Absorption Faults Alarms Days O to -135 -14 126d21h 126d16h 125d16h 124d16h 123d16h 57.70 49.81 27243 911 79.0 4496 19 498 Today 5768 49.95 27005 926 33.9 1904 15 10 116 57.70 49.89 272.91 945 797 4545 17 10 537 57_70 49_81 27781 950 782 4453 15 520 57.68 49.95 27783 903 79.5 4524 17 508 122d16h 57.68 49.95 27299 915 81.0 4601 17 11 508 -12 121d16h 120d16h 119d16h 118d16h 117d16h 116d16h 115d16h 114d16h 113d16h 112d16h 111d16h 110d16h 109d16h 57.68 4991 27166 901 79M 4503 16 10 529 57.78 49.91 27386 988 80.1 4550 18 11 529 57.70 49.87 278M 1371 77.8 4426 11 486 57.68 49.99 270.71 909 80, I 4561 18 11 535 57.70 49.93 27089 968 79.9 4544 17 10 526 -10 57_68 50.01 27067 905 803 4569 16 10 520 57.70 50.05 27172 842 79.2 4499 17 10 543 -13 57.68 49.87 27077 876 795 4531 17 541 57.74 4997 27781 853 797 4534 15 541 -15 57.70 49.91 28205 914 79.8 4541 15 518 -16 57.76 49.91 27880 880 80.1 4560 16 535 -17 5774 49.91 27561 867 80.2 4567 16 540 -18 57.68 49.89 27281 866 787 4484 14 542 -19 57.78 49.83 27846 1123 784 4452 13 515 -20 5776 49.89 28081 1166 74.1 4199 11 478 -22 03 -24 -25 -26 -27 -28 106d15h 105d15h 104d15h 103d15h 102d15h 101d15h IOOd15h 99d15h 98d15h 97d15h 57_70 4999 27980 839 769 4374 13 525 57.68 49.99 2710 836 782 4449 13 543 57.70 49.95 271.62 836 78.5 4470 13 543 57.78 49.93 2761 1025 78.6 4454 12 496 57.72 49.63 27475 1072 778 4394 14 432 5168 49.79 27888 1096 798 4501 10 474 5776 4987 27"4 1090 4179 12 380 57_74 49.97 27581 1090 774 4379 15 433 -29 57.70 4553 27402 774 84 _ 2 4756 14 489 -30 57.68 49.61 27471 869 3000 10 101.

iiiiiiii. RECOMENDACION. Realizar un dashboard con las curvas de tensión de los bancos de baterías de los diferentes nodos, de esta manera es mas practico detectar anomalías comparando varias curvas en simultaneo. El dashboard actual muestra el voltaje en tiempo real, pero se pierde mucha información visual y tiempo al entrar en nodo por nodo para poder analizar la curva de carga..

CONCLUSION. CONCLUSION. 28. Para concluir esta capacitación, hemos repasado la importancia crítica de nuestros sistemas fotovoltaicos Off-Grid y la necesidad absoluta de un monitoreo constante y detallado. Hemos aprendido a identificar los diferentes sistemas, a interpretar las curvas de carga de las baterías y a utilizar tanto Zabbix como las herramientas específicas de Victron y Tristar para evaluar la salud de nuestros equipos. Recuerden que este monitoreo diario no es solo una tarea técnica, es nuestra principal herramienta de prevención para proteger una inversión significativa evitar fallos catastróficos y, sobre todo, asegurar la continuidad ininterrumpida del servicio que depende de estos nodos. La detección temprana de anomalías, que ahora están capacitados para realizar, es clave. Les insto a aplicar estos conocimientos de forma sistemática cada día..

¿Estamos listos para afrontar este desafío?. Muchísimas gracias por su tiempo y atención..
