Scene 1 (0s)

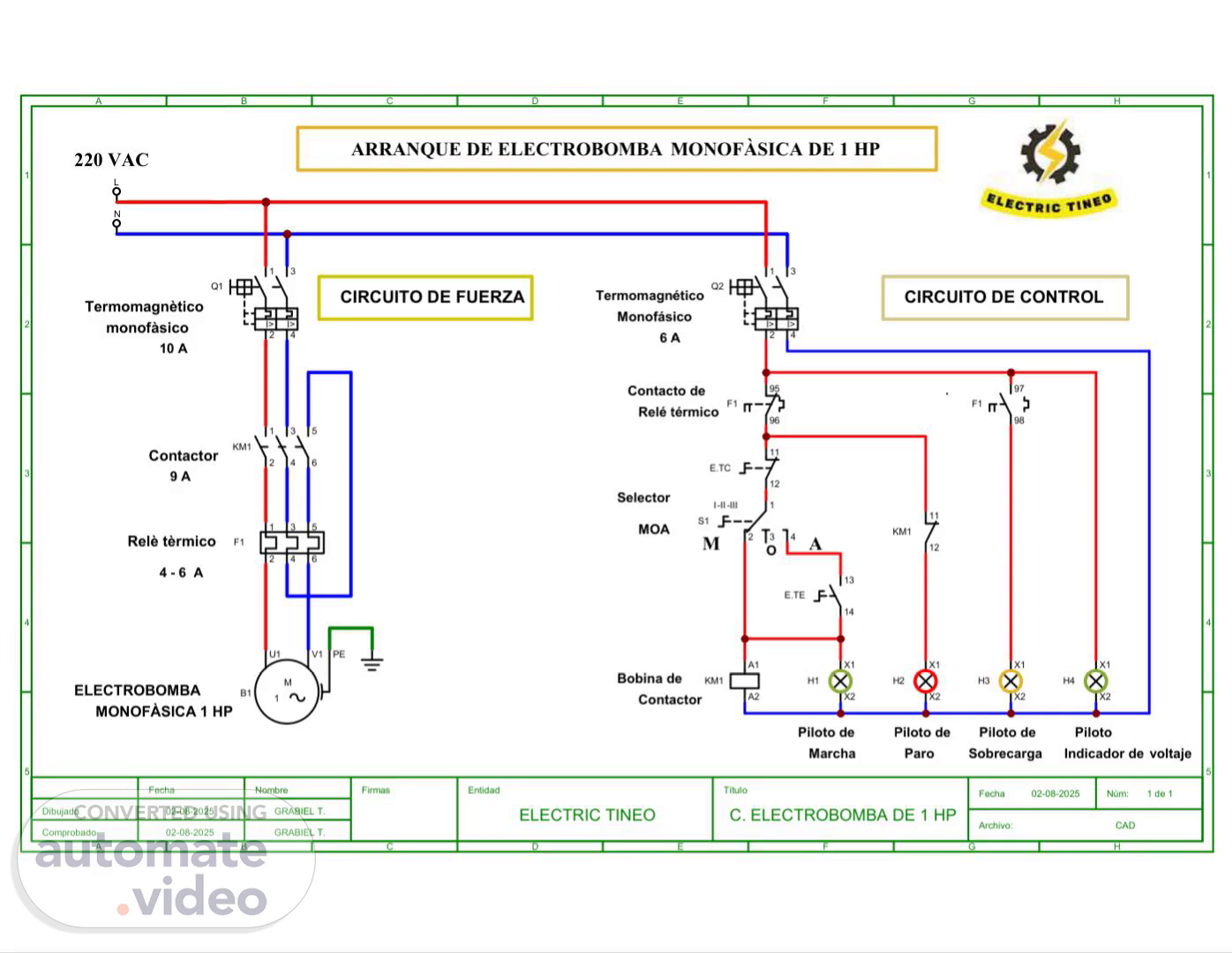

[Audio] Buen día y bienvenidos a esta presentación que les brindará instrucciones y diagramas para el arranque de una electrobomba monofásica de 1 HP con la ayuda de un contactor y un relé térmico. Esta bomba opera con 220 VAC y consta de un circuito de fuerza y un circuito de control, ambos protegidos por un termomagnético monofásico. En el circuito de fuerza se encuentran los contactos de alimentación F1 y F2, así como el relé térmico para protección contra sobrecarga. Mientras que en el circuito de control, tenemos el contactor KM1 y el selector de potencia I-II-III. El piloto de marcha y paro, así como el indicador de voltaje, también forman parte de este circuito. Para poner en marcha la electrobomba, debemos seguir estos pasos: en primer lugar, asegúrese de que los interruptores de alimentación y control estén en la posición adecuada y que el selector de potencia esté en la posición I. Luego, presione el botón de arranque en el contactor KM1. Si la bomba no arranca, revise si el relé térmico se ha activado, en cuyo caso, espere unos minutos para que se enfríe y vuelva a intentarlo. Una vez que la bomba esté en funcionamiento, observe que el indicador de voltaje esté en verde y que la corriente en el relé térmico esté dentro del rango permitido. Para detener la bomba, simplemente presione el botón de paro en el contactor KM1. Esperamos que esta información sea de utilidad y les deseamos éxito en su proyecto. ¡Gracias por su atención!.
