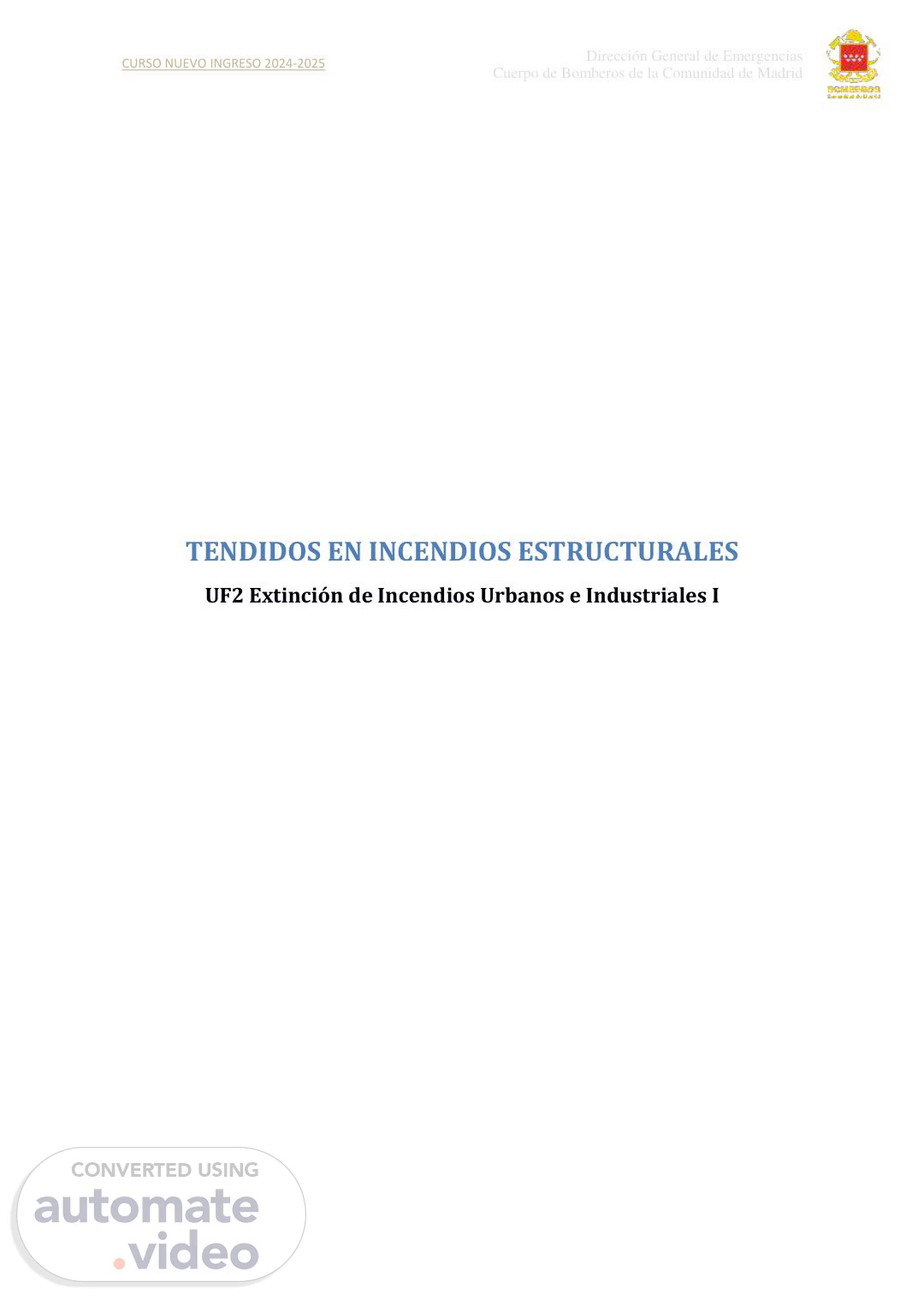

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid TENDIDOS EN INCENDIOS ESTRUCTURALES UF2 Extinción de Incendios Urbanos e Industriales I.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid ÍNDICE 1 Introducción ....................................................................................................................... 4 2 Mangueras en el CBCM ...................................................................................................... 5 2.1 Plegados, transporte y despliegue ............................................................................. 6 2.1.1 En doble ................................................................................................................ 6 2.1.2 En paquete circular (Cleveland) ........................................................................... 7 2.1.3 En Zeta .................................................................................................................. 8 2.1.4 En devanaderas .................................................................................................... 9 2.1.5 En bolsas ............................................................................................................. 10 Bolsas de transporte: ................................................................................................... 10 Bolsas de ataque/SOS: ................................................................................................. 11 3 Instalación hidráulica tipo (IHT) para incendios en uso vivienda .................................... 13 3.1 Despliegue ................................................................................................................ 14 3.2 Variables de la IHT .................................................................................................... 15 3.3 Tendidos verticales o volados .................................................................................. 15 3.4 Tendidos Inclinados .................................................................................................. 17 3.5 Cálculos hidráulicos .................................................................................................. 22 4 Bibliografía ....................................................................................................................... 24 2 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid INDICE DE FIGURAS Figura 1. Ángulo de giro cerrado sin colapsos. Fuente: CBCM ................................................ 6 Figura 2. Plegado en doble. Fuente: CBCM. ............................................................................. 7 Figura 3. Paquete Cleveland. Fuente: CBCM. .......................................................................... 7 Figura 4. Cleveland presurizado sin cizalladuras. Fuente: CBCM. ............................................ 8 Figura 5. Plegado en Z. Fuente: CBCM. ................................................................................... 8 Figura 6. Convertir Z a Cleveland. Fuente: CBCM. ................................................................... 9 Figura 7. Devanadera. Fuente: CBCM. ..................................................................................... 9 Figura 8. Bolsa de transporte. Fuente: CBCM. ....................................................................... 10 Figura 9. Ascenso individual o en binomio. Fuente: CBCM. ................................................... 10 Figura 10. Asas de agarre en bolsa de transporte Fuente: CBCM. .......................................... 11 Figura 11. Bolsa de Ataque/SOS. Fuente: CBCM. ..................................................................... 11 Figura 12. Anclado de bosas de Ataque y SOS. Fuente: CBCM. ............................................... 12 Figura 13. IHT inclinada, para incendios en uso vivienda. Fuente: CBCM ............................... 13 Figura 14. Codo para tendidos volados. Fuente: CBCM. .......................................................... 14 Figura 15. Tendido volado. Fuente: CBCM. .............................................................................. 16 Figura 16. Secuencia tendido volado. Fuente: CBCM. ............................................................. 16 Figura 17. Tendido de arriba abajo. Fuente: CBCM. ................................................................ 18 Figura 18. Sobrante de 8 metros presurizado. Fuente: CBCM................................................. 18 Figura 19. Punto Base 1,5 plantas debajo de Zona Cero. Fuente: CBCM. .............................. 19 Figura 20. Punto Base más debajo por presencia de humo. Fuente: CBCM ........................... 20 Figura 21.Incendio a partir de planta 8ª. Fuente: CBCM. ........................................................ 21 INDICE DE TABLAS Tabla 1. Presiones aproximadas de trabajo y rotura según diámetro. Fuente: Tipsa. .............. 5 Tabla 2. Presiones de trabajo y rotura. Fuente: Gollmer & Hummel (2021) ............................ 6 Tabla 3. Resumen tendido inclinado. Fuente: CBCM. .............................................................. 22 Tabla 4. Presiones para IHT. Fuente: CBCM. ............................................................................ 22 3 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid 1 Introducción En España y en concreto en el CBCM, durante los últimos 30 años la manguera usada por excelencia para incendios de vivienda o similares, ha sido de 25mm de diámetro. El hecho de usar mangueras de tan poco peso que no requieren mucho esfuerzo en su arrastre, ha supuesto que los servicios de bomberos apenas introduzcan técnicas adecuadas de manejo de tendidos presurizados en incendios. Por seguridad y una clara necesidad de aumentar la eficacia en las intervenciones, el CBCM está adaptándose al uso de caudales adecuados a la potencia del incendio, suponiendo un claro aumento en el número de intervenciones en las que se requiere manejar mangueras de mayor diámetro. Es este documento se muestran los diferentes tipos de manguera y plegados que se utilizan en el CBCM, además de profundizar en la Instalación Hidráulica Tipo (IHT) para incendios en vivienda. Tras su estudio, el alumno/a estará en disposición de abordar un aprendizaje más significativo tanto a nivel teórico como práctico, en su curso de acceso al CBCM. 4 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid 2 Mangueras en el CBCM Las mangueras pueden ser de diferentes materiales, diámetros, longitudes y número de capas. En el Cuerpo de Bomberos de la Comunidad de Madrid (CBCM) y España en general, se usan: Mangueras de caucho  De 25 mm de diámetro y 20 m de longitud (3 y 4 capas). En España, es el tipo de manguera que más se ha utilizado durante los últimos 30 años, debido su alta resistencia a la abrasión y bajo peso, que la hace muy manejable. Por contra, aporta limitaciones de caudal y grandes pérdidas de presión a los caudales necesarios para este tipo de incendios.  De 45 mm de diámetro y 20 m de longitud, fabricadas en caucho (3 capas). Se usa principalmente para ataque con tramo manual en incendios de grandes dimensiones, como pueden ser los incendios de naves industriales, donde el requerimiento de caudal es previsiblemente elevado de base. También se usa como transporte, para reducir las pérdidas de presión en los tendidos de gran longitud. Por contra, es una manguera pesada en carga, que colapsa en giros de poco diámetro y ofrece alta resistencia en puntos de rozamiento.  De 70 mm de diámetro y 20 m de longitud, fabricadas en caucho (3 y 4 capas). Se usa principalmente para transporte de caudales elevados, debido a que genera muy pocas pérdidas de presión. También se usan como líneas estáticas de ataque a incendios de grandes dimensiones, conectadas a monitores de gran caudal. Por contra, es una manguera muy pesada y difícil de manejar en carga. En general, las mangueras de caucho tienen gran resistencia a la abrasión, pinchazos, productos químicos, calor y envejecimiento, pero son más pesadas y con peor deslizamiento en puntos de rozamiento, generando más resistencia al avance. A medida que se aumenta el diámetro, su uso en espacios reducidos se vuelve muy complicado, con un radio de giro elevado que en muchas ocasiones hace que aparezcan colapsos. Son mangueras construidas en tejido circular con hilo de alta tenacidad, impermeabilizadas con caucho nitrílico sintético de alta resistencia. En el caso de la de 4 capas, disponen de una capa adicional de caucho que sirve de protección extra. Presión trabajo Diámetro interior (mm) (bar) Presión rotura (bar) 25 40 120 45 18-21 60 70 17-20 50 Tabla 1. Presiones aproximadas de trabajo y rotura según diámetro. Fuente: Tipsa. Mangueras textiles: 5 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid En los últimos años, decenas de servicios de bomberos en España, incluido el CBCM, se han adaptado o están adaptándose al uso de mangueras textiles de medida intermedia, debido a sus prestaciones en incendios de interior. Uno de los formatos más utilizados es:  De 38 mm de diámetro y 30 m de longitud, fabricadas en material textil exterior y caucho interior (2 capas). Su uso está acotado al tramo de ataque interior en incendios confinados, debido a que aporta bajos radios de giro sin colapsos y menor resistencia al avance, con posibilidad de transportar y aportar un caudal de ataque mayor que con tramos de menor diámetro. Por contra, es una manguera más sucia y con menor resistencia mecánica (abrasión, pinchazos). Figura 1. Ángulo de giro cerrado sin colapsos. Fuente: CBCM Dispone de una capa interior de caucho impermeable y una capa textil exterior. Es de 38mm de diámetro interior y 30 m de longitud por manguera, con 50 cm de diámetro de giro sin colapsos (Gollmer & Hummel 2021). Presión trabajo Diámetro interior (mm) (bar) Presión rotura (bar) 38 21 85 Tabla 2. Presiones de trabajo y rotura. Fuente: Gollmer & Hummel (2021) 2.1 Plegados, transporte y despliegue Repasando desde lo más habitual a lo más novedoso, existen diferentes formas de plegado, transporte y despliegue, con distintas finalidades, ventajas e inconvenientes. 2.1.1 En doble Rollo de manguera preparada para desplegar lanzándola. Es el plegado clásico usado para guardar las mangueras en los porta mangueras de las autobombas. 6 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid Figura 2. Plegado en doble. Fuente: CBCM. Su principal inconveniente es que no se puede desplegar cómodamente en espacios reducidos y necesita ser totalmente desplegada antes de presurizarse. 2.1.2 En paquete circular (Cleveland) Paquete circular de manguera preparada para presurizar. Figura 3. Paquete Cleveland. Fuente: CBCM. Para que no surjan colapsos, el ancho aproximado de sus pliegues, deberá ser adecuado al diámetro, longitud y tipo de manguera:  Ø 45mm caucho 20m: ancho de 1,8 m.  Ø 38mm textil 30m: ancho de 1,4 m.  Ø 25mm caucho 20m: ancho de 1 m. Usando este tipo de plegados, cuando recibe presión, la manguera queda presurizada sin cizalladuras y dispuesta para desplegar en carga. 7 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid Figura 4. Cleveland presurizado sin cizalladuras. Fuente: CBCM. 2.1.3 En Zeta Plegado en zig zag, con la finalidad de poder hacer un despliegue rápido tanto en interior como en exterior, pudiéndose usar con cualquier diámetro de manguera. Figura 5. Plegado en Z. Fuente: CBCM. Tiene la ventaja de poder transformarse en un plegado Cleveland de forma muy fácil. Esto es útil para gestionar los metros de manguera que sobra en un interior, de forma que quede ordenada y dispuesta para ser utilizada. 8 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid Figura 6. Convertir Z a Cleveland. Fuente: CBCM. 2.1.4 En devanaderas Se trata de devanaderas diseñadas para facilitar el despliegue de mangueras de ø 25 mm. Estas disponen de un freno que cuando se libera permite el despliegue y también de una maneta que cuando se engrana, permite recoger la manguera mediante su giro. Tiene un peso de entre 12 kg y 16 kg, según el tipo de manguera y el material de construcción de la devanadera. Figura 7. Devanadera. Fuente: CBCM. 9 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid 2.1.5 En bolsas Se trata de mochilas o maletas que llevan en su interior mangueras preparadas para diferentes objetivos. Bolsas de transporte: se trata de una bolsa tipo trineo, definida así por su base rígida preparada para permitir su arrastre. Dispone de una tapa con velcros que se abre para facilitar el plegado de mangueras en Z en su interior, facilitándose así su despliegue. Figura 8. Bolsa de transporte. Fuente: CBCM. Sirve para despliegues en horizontal, inclinados y verticales, pudiendo ser portada por una sola persona a modo trineo, o por dos, a través de diferentes asas en sus dos lados. Figura 9. Ascenso individual o en binomio. Fuente: CBCM. El peso de la bolsa con 40 m de manguera, es de 22 kg y con 60 m de 28 Kg. No obstante, el esfuerzo medido en kg por una sola persona al realizar el desplazamiento a modo trineo (sin despliegue) es: Con 40 m: 6 - 8 kg en suelo horizontal y 16 - 18 kg en escaleras. 10 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid Con 60 m: 10 -12 kg en suelo horizontal y 22 - 24 kg en escaleras. En el caso de poder realizar el despliegue del Tramo de Transporte con dos personas, el bombero/a que asciende primero cogerá la bolsa con el asa larga de su lado y el bombero/a que va por debajo con el asa corta del suyo, ayudando este último a la salida y colocado de la manguera. Figura 10. Asas de agarre en bolsa de transporte Fuente: CBCM. En el caso de poder realizar el despliegue del Tramo de Transporte con dos personas, el bombero/a que asciende primero cogerá la bolsa con el asa larga de su lado y el bombero/a que va por debajo con el asa corta del suyo, ayudando este último a la salida y colocado de la manguera. Bolsas de ataque/SOS: modelo de bolsa específicamente diseñada para incendios estructurales. Figura 11. Bolsa de Ataque/SOS. Fuente: CBCM. 11 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid En su interior lleva una manguera textil de 38mm plegada en Cleveland (30m), fijada en el centro por una cinta con velcro. La manguera lleva una lanza conectada y, además, en el caso de la bolsa de ataque también una bifurcación 45/45 (Punto Base) y en el caso de la bolsa SOS, un codo para tendidos verticales o volados. Su diseño permite portarla con las manos libres, apoyada en la botella del equipo de respiración y ajustada a la cintura con una cinta de cierre rápido. Figura 12. Anclado de bosas de Ataque y SOS. Fuente: CBCM. 12 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid 3 Instalación hidráulica tipo (IHT) para incendios en uso vivienda La instalación hidráulica clásica para ataque a incendios confinados (viviendas, locales, etc.), se simplificó en los años 90, usando mangueras de 25mm desde la autobomba hasta punta de lanza, no pudiendo diferenciarse entre las partes de un tendido. No obstante, el uso de estas mangueras tan manejables y resistentes conllevó asumir:  Pérdidas de carga elevadas, que limitan el caudal en tramos manuales, a unos 200 l/min aprox.  Necesidad de uso de etapas de alta presión en las bombas, con limitaciones de entre 300 l/min y 600 l/min, según modelo de bomba e instalación. El uso de mangueras de mayor diámetro para incendios confinados, permite disponer de caudales más elevados (400-500 l/min) en tramos manuales dinámicos, con menores requerimientos de presión, que posibilita el uso de las etapas de baja presión de las bombas, que permite disponer de mayores caudales. Además, permite diferenciar las partes de un tendido mediante bifurcaciones que sectorizan la instalación, tal y como ocurre en la actual instalación tipo para incendios en uso vivienda del CBCM. Figura 13. IHT inclinada, para incendios en uso vivienda. Fuente: CBCM Según el esquema de la Figura 2, la IHT dispone de las siguientes líneas, tramos y puntos de conexión y corte intermedios:  Línea de Abastecimiento (ø 70 mm). Desde hidrante, bomba nodriza, etc., a la autobomba principal.  Línea de Ataque: 13 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid o Tramo de Acometida (ø 70 mm). Tendido de mangueras fundamentalmente de carácter horizontal, destinado a cubrir el espacio entre el vehículo de impulsión y el acceso a la finca, conectando con el Punto de Acometida. o Punto de Acometida (bifurcación 70/45). Válvula de interconexión entre el Tramo de Acometida y el Tramo de Transporte y/u otras líneas exteriores. También se usará como punto de corte y desagüe, debiendo instalarse como norma general en la calle, cerca de la puerta de acceso a la escalera interior. o Tramo de Transporte (ø 45 mm). Tendido inclinado (por tramos de escalera) o vertical (volado por hueco de escalera) de mangueras, destinado a alimentar el Punto Base. o Punto Base (bifurcación 45/45). Válvula de interconexión entre el Tramo de Transporte y el Tramo de Extinción, situada en un lugar seguro y previsiblemente libre de humo durante la intervención. Cuando el Tramo de Transporte discurra en vertical (volado), se usará un tubo metálico con forma de U llamado "codo" que se apoyará en la barandilla de la escalera, donde se acoplará la bifurcación 45/45. Figura 14. Codo para tendidos volados. Fuente: CBCM. o Tramo de Extinción (ø 38 mm). Acoplado al Punto Base, debiendo contar con un reservorio suficiente de manguera presurizada que permita la progresión en la zona del incendio, para poder efectuar trabajos de protección, enfriamiento y extinción. o Tramo de Seguridad/Auxiliar (ø 38 mm). De idénticas características que el Tramo de Extinción, se quedará cerca del punto base sin desplegar, destinado al apoyo, reemplazo o alargamiento del Tramo de Ataque. También puede usarse para cortes de propagación, extinción, ventilación, protección, etc., en zonas diferentes al motor principal del incendio. o Línea de Acción Inmediata (LAI ø 45mm). Destinada a realizar cortes de propagación, ataques exteriores, protección de víctimas, etc. 3.1 Despliegue El CBCM se actualiza instaurando modelos de plegados y herramientas que permiten disponer de mangueras de 70, 45 y 38 mm preparadas para desplegarse durante la marcha. Pueden llevarse plegadas en bolsas o al hombro, para llevar a cabo el despliegue del Tramo de Transporte, Acometida o la Línea de Acción Inmediata (LAI). 14 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid Para los cálculos de pérdidas de carga, partiremos de la base de que cada manguera de 20 m abarcará dos plantas en tendido Inclinado y seis plantas en Tendido Vertical, aunque pueda haber ocasiones en las que pueda abarcar más, o menos. 3.2 Variables de la IHT En el procedimiento de incendio de vivienda se definen tres situaciones habituales en las que el tendido tipo podrá sufrir modificaciones: 1. Sin Tramo de Transporte: siniestros donde el Tramo de Transporte sería muy corto (pequeños chalets, pisos o comercios en plantas bajas...) donde se conectará el Tramo de Ataque al Punto de Acometida, siempre y cuando se disponga de al menos 4 bucles (12-15 m) en el Tramo de Ataque para la progresión interior. 2. Sin Tramo de Acometida: siniestros donde por dificultades en el posicionamiento de la bomba, esta quede muy muy cerca de la puerta de acceso (portal, patio, comercio...), se podrá conectar directamente el Tramo de Transporte a la bomba, ya que el Tramo de Acometida sería muy corto y en vez de favorecer, perjudicaría. En este caso la propia bomba hace de Punto de Acometida. 3. Tramo de Acometida de gran longitud: siniestros con accesos cortados, zonas no transitables, calles inaccesibles, vehículos en doble fila, situación del tráfico...). Aunque como norma general deba prolongarse con mangueras de ø 70, el mando intermedio podría decidir que parte de dicho tramo se realice con mangueras de ø 45, teniendo en cuenta que será necesaria más presión de la que indica la tabla de presiones para incendio de vivienda. 3.3 Tendidos verticales o volados El tendido volado ayuda a desplegar el Tramo de Transporte con menos esfuerzo. También permite trabajar con menos mangueras y pérdidas de carga, por lo que la bomba irá más desahogada a igual cota de incendio, además de poder impulsar agua a mayor altura. Por otro lado, al igual que haciendo el tendido de arriba abajo, el Punto Base queda más limpio y sin sobrantes de manguera. Siempre que se pueda, para disminuir las pérdidas de carga y el esfuerzo a realizar, es aconsejable hacer el tendido volado por el hueco de escalera. No obstante, puede no ser práctico hasta un incendio en planta 3ª, ya que si el incendio es en 2ª planta el Punto Base se instala en la 1ª. 15 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid Figura 15. Tendido volado. Fuente: CBCM. Posicionando una Bolsa de Transporte en la vertical del hueco de escalera, se cogerá el extremo de la primera manguera y se procederá a ascender llevando la manguera por dentro del hueco. Figura 16. Secuencia tendido volado. Fuente: CBCM. Con la finalidad de que la manguera durante la subida no se caiga hasta planta rasante en caso de tropiezo o similar en el despliegue durante la subida, en un punto intermedio podrá posicionarse una cinta atada a la barandilla y rodeando la manguera, de forma que si esta se cae no sea hasta planta rasante. 16 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid 3.4 Tendidos Inclinados Según la altura en la que se encuentre el incendio, el tendido se realizará de abajo hacia arriba o de arriba hacia abajo, teniendo ambas variables ciertas ventajas y desventajas: De abajo arriba:  Ventajas: o Descarga de peso progresiva. o Posibilidad de permanecer en Zona Cero1 (Tramo de Transporte acabado).  Desventajas: o Posible Punto Base más "sucio" con sobrante de manguera que hay que gestionar. o Si se quedara corto, el empalme se realiza arriba, debiendo subir más material. De arriba abajo:  Ventajas: o Limpieza en Punto Base (arriba), por no haber sobrante de manguera de transporte. o Si el Tramo de Transporte queda corto, el empalme se realiza abajo, no teniendo que volver a subir.  Desventajas: o Subida con todo el peso para después bajar. o Necesidad de abandonar el límite con Zona Cero para realizar tendido de transporte. La experiencia dicta que no existe una forma mejor para todas las situaciones, ya que según el contexto puede ser más aconsejable una u otra. Si solo es necesaria la Bolsa de Transporte de 40m (16-18kg), hacerlo de arriba abajo es rápido y no supone un esfuerzo excesivo, sobre todo si se dispone de dos personas que colaboren en la subida. Así el Punto Base estará más limpio sin sobrantes y si no hay suficiente con los 40m, el empalme de manguera sería abajo. Por lo tanto, como punto de partida, hasta incendio en planta 5a se realizará el tendido de arriba abajo (Punto Base en planta 4a) 1 Zona caliente, donde existe más riesgo y posibilidad de encontrar víctimas que requieran ayuda. 17 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid Figura 17. Tendido de arriba abajo. Fuente: CBCM. Si el incendio se produce en planta sexta o superior, se partirá de la base de que se necesita usar la bolsa de transporte de 60m (24kg). En esta situación (más alto y más peso), el despliegue se hará de abajo arriba, con la intención de ir descargando peso sobre la marcha. Haciendo el tendido de forma ascendente existe la posibilidad de que, en el Punto Base sobre manguera, que se deberá gestionar adecuadamente para que estorbe lo menos posible. Figura 18. Sobrante de 8 metros presurizado. Fuente: CBCM. 18 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid También puede ocurrir lo contrario, que una o dos plantas antes de llegar a la planta inmediatamente inferior a la cota del incendio, nos hayamos quedado sin manguera en el Tramo de Transporte. Siempre y cuando el Equipo de Ataque disponga de al menos 4 bucles (12-15m) para progresar con el Tramo de Ataque en la vivienda, se podría utilizar el resto del Tramo de Ataque para alcanzar el Punto Base, incluso si este estuviera por debajo de la cota inferior a la del incendio. Por lo tanto, en caso necesario y previa valoración del mando, se podría establecer el Punto Base más abajo. A partir de esta distancia sería necesario subir más manguera para continuar el despliegue y así poder acercarnos a la cota de incendio. Figura 19. Punto Base 1,5 plantas debajo de Zona Cero. Fuente: CBCM. Por otro lado, y aunque no es lo más habitual, puede ocurrir que el humo acumulado en escalera se enfríe y descienda por debajo de la cota del incendio (escalera con existencia de celosías, ventanas abiertas, presión del viento en fachada, gran altura…). Lo más probable es que el humo que descienda no sea especialmente denso a nivel óptico, por lo que a decisión del mando también existe la posibilidad de establecer el Punto Base, aunque haya algo de humo. Especialmente en esta situación, todo el personal que trabaje en el interior debe llevar puesto ERA. Si la densidad óptica del humo o los valores de explosividad impidieran el trabajo seguro, el Punto Base deberá establecerse más abajo. En este caso la presurización del Tramo de Ataque se deberá hacer antes de lo habitual, incluso en el propio Punto Base, pero antes será necesario estimar el gasto de manguera para llegar a la vivienda incendiada, asegurando al menos 4 bucles (12-15m) para el desplazamiento interior. Esta situación complica exponencialmente la intervención, por 19 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid obligar el ascenso del binomio de ataque con manguera presurizada. En este caso, siempre que sea posible el Tramo de Ataque deberá ir volado, con el fin de evitar un gasto excesivo de manguera y los rozamientos de la escalera. Si no es posible, el binomio de ataque deberá ir subiendo planta por planta acumulando tendido. En el caso de no tener suficiente con los 30 metros del Tramo de Ataque, podrá procederse a empalmar el Tramo de Ataque con el Tramo SOS. Figura 20. Punto Base más debajo por presencia de humo. Fuente: CBCM A partir de un incendio en planta octava (Punto Base en planta séptima), se deberá subir de inicio con las dos Bolsas de Transporte (60 + 40 m). Esta situación obliga al Binomio de Ataque a colaborar en el despliegue del Tramo de Transporte subiendo la bolsa de 40 m, sin desplegarla hasta poder continuar el despliegue donde otro binomio o el BB3 haya acabado. 20 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid Figura 21.Incendio a partir de planta 8ª. Fuente: CBCM. A partir de incendio en planta undécima, lo más probable es que se necesite más manguera de 45 mm de las que llevan las dos Bolsas de Transporte. No obstante, partimos de la base de que a partir de una 5ª planta se activan dos bombas con otras dos Bolsas de Transporte (100 m) y más personal que ayude a su despliegue. 21 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid Tabla 3. Resumen tendido inclinado. Fuente: CBCM. 3.5 Cálculos hidráulicos Se han fijado solo cinco valores de presión en bomba, con los que se conseguirá un caudal con desvíos inferiores al 10% aprox, del seleccionado en la lanza (G-Force 45). Tabla 4. Presiones para IHT. Fuente: CBCM. 22 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid El máximo caudal que aporta la instalación (400 l/min) se usará solo en caso necesario para incendios de gran potencia o por necesidad de alcance. Si no se fuera a usar dicho caudal, se deberá a avisar al operador de bomba. No obstante, si este no recibe dicho mensaje, por seguridad, la fijación de presión en bomba se hará para el máximo caudal de la lanza (400 l/min). Ajustándose a la tabla, las desviaciones no son excesivas, pudiéndose adaptar después la presión final a las sensaciones del bombero/a que maneja la lanza. No obstante, si desde punta de lanza se comunica estar trabajando con un caudal inferior, bastará con restar 2 bar a la presión inicial. Atención, aunque se fije una presión en bomba que según la tabla asegure una presión suficiente, será el bombero/a en punta de lanza quien finalmente solicite subir o bajar la presión según necesidades. Si aplicando los valores de la tabla desde punta de lanza se pide subir la presión, se aconseja hacer una revisión de la instalación en busca de posibles colapsos y/o cizallamientos. 23 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.

[Audio] Dirección General de Emergencias CURSO NUEVO INGRESO 2024-2025 Cuerpo de Bomberos de la Comunidad de Madrid 4 Bibliografía Fernández Morales, H. (2021). Tendidos en incendios estructurales. Curso de Nuevo Ingreso. Fernández Morales, H. (2023). Instalación Hidráulica Tipo, Nuevos Materiales y Sistemáticas. Reciclaje CBCM Grupo de Incendios Estructurales (2022). DOCUMENTACIÓN DE REFERENCIA PARA INCENDIOS ESTRUCTURALES 24 Tema 02: TENDIDOS EN INCENDIOS ESTRUCTURALES. Última revisión (2024) Heliodoro Fdez.
